Brücke des MonatsMai 2024 |
||
Doppelbogenbrücke Nordsternpark |
||
Größeres Bild 1600 x 1200

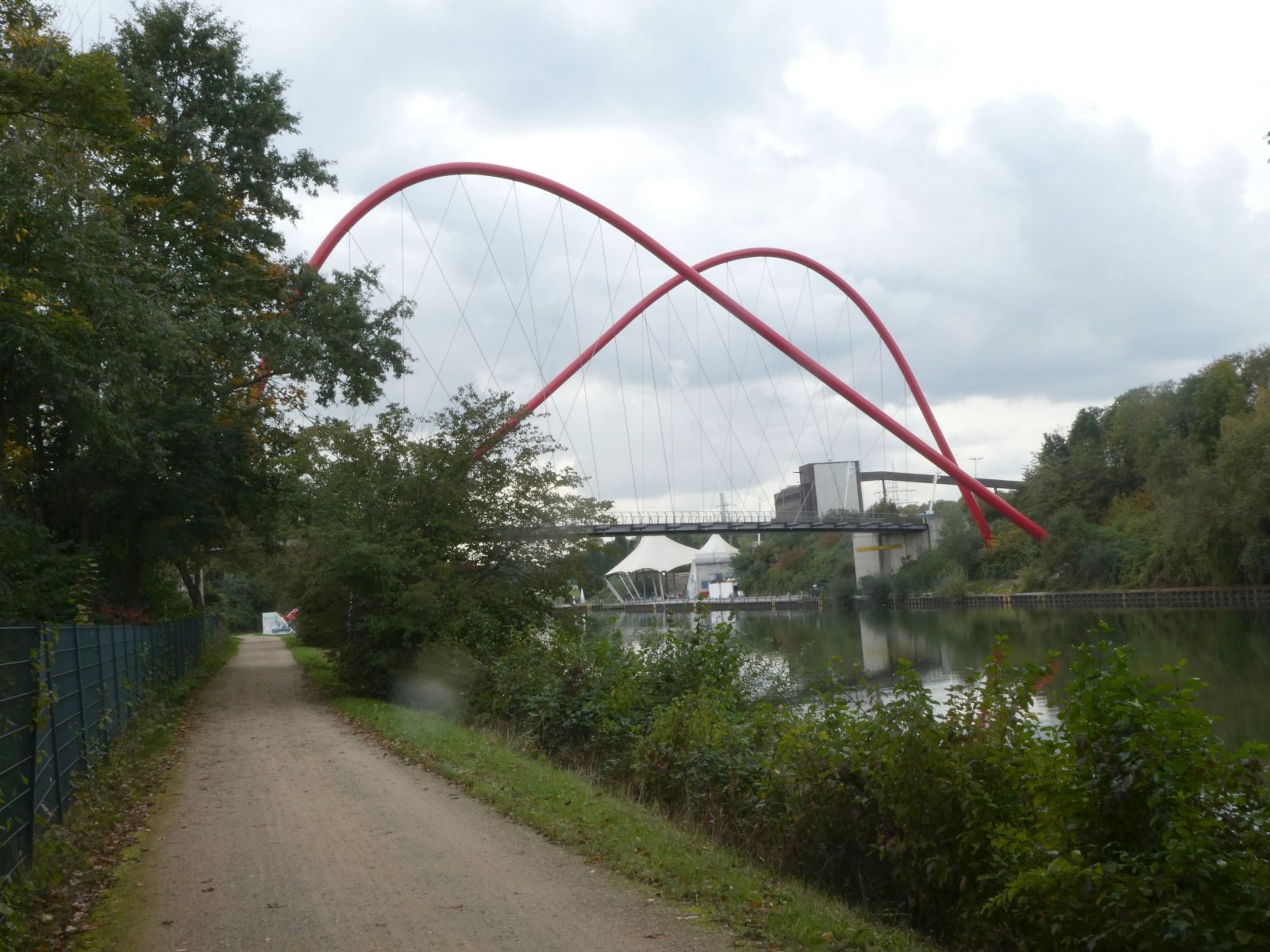

Die Brücke über den Rhein-Herne-Kanal wurde zusammen mit einigen anderen
Brücke für die Bundesgartenschau 1997 erstellt, für die das ehemalige
Industriegelände der Zeche Nordstern zu einem Landschaftspark umgestaltet wurde. | ||
Größeres Bild 1600 x 1200
Die Fußgängern, Radfahrern und Einsatzfahrzeugen vorbehaltene Brücke ist die größte
dieser Brücken und wurde wegen ihrer markanten Erscheinung zu einem Wahrzeichen
für Gelsenkirchen. |
||
Größeres Bild 1600 x 1200
Es gibt zahlreiche Brücken, deren abgehängte Brückentafel schräg unter einem
Stahlbogen verläuft. Die Brückentafel der Nordsternbrücke läuft dagegen einzigartig
unter zwei Bogen hindurch. |
||
Größeres Bild 1200 x 800
Die orthotrope Brückentafel liegt auf 18 Querträgern auf, die von den beiden Bogen
mittels Stahlstäben abgespannt sind. Die Bogenrohre haben einen Durchmesser von 1120 mm. |
||
Entwurf: Prof. Stefan Polonyi Baujahr: 1996-1997 Überbaulänge: 108 m Spannweiten Bogen: 79 m Breite: 5,5 m Pfeilhöhe: 36 m |
