Brücke des MonatsJuni 2023 |
||
Eisackbrücke Albeins, Südtirol |
||
2006 erhielt die Gemeinde Albeins eine neue Anbindung an die Staatsstraße. | ||

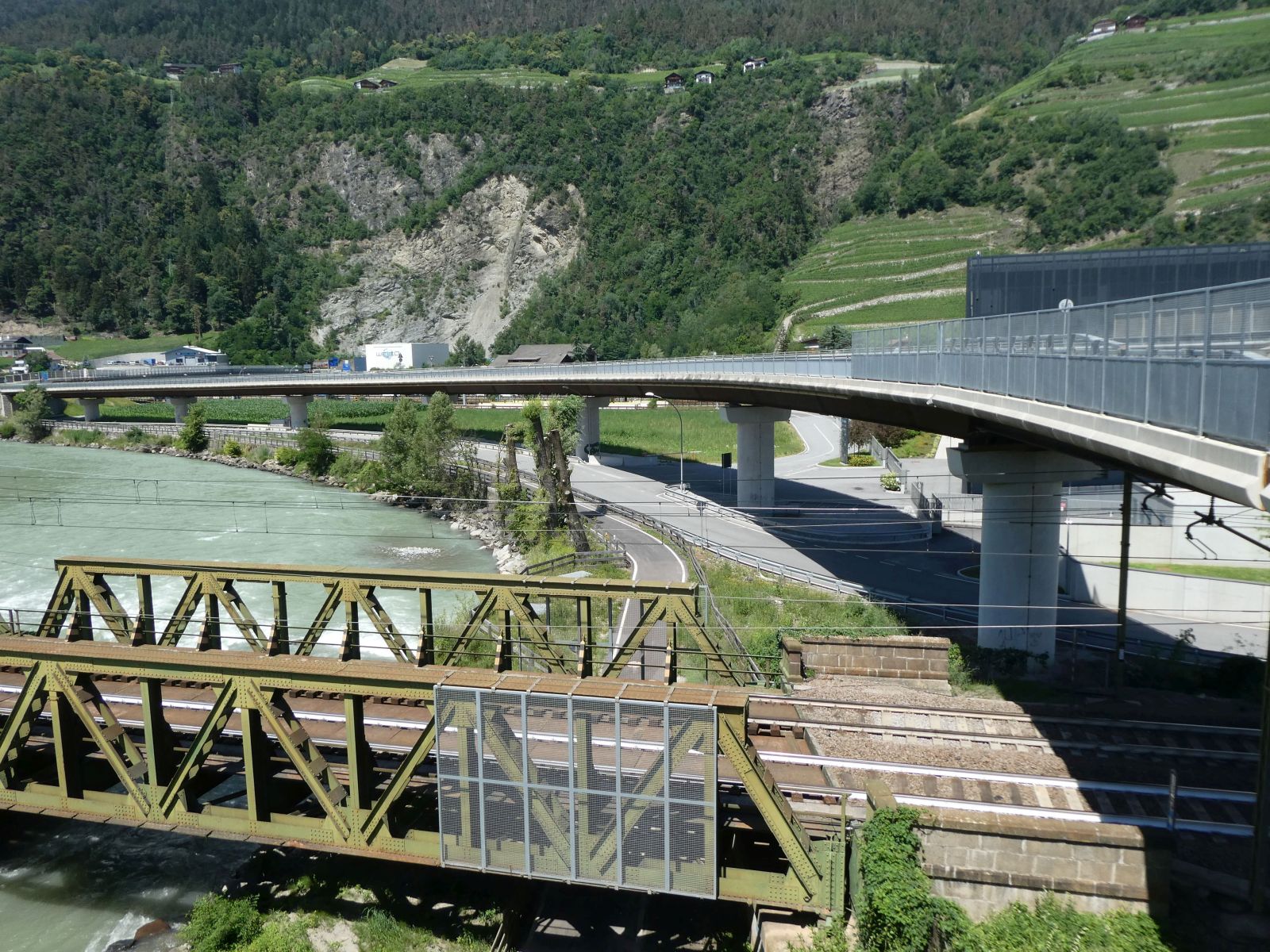

Größeres Bild 1600 x 1200 Dort mündet sie rechtwinklig in eine S-förmig gekrümmte Hochstraßenbrücke entlang des
rechten Ufers, die die Brennerbahn unterführt. Die ca. 600 m lange Hochstraßenbrücke wurde
in Stahlverbund-Bauweise errichtet. Ihr Tragwerk stützt sich auf 18 Pfeilern mit
elliptischem Querschnitt und einer Höhe von 6 bis 13 m. |
||

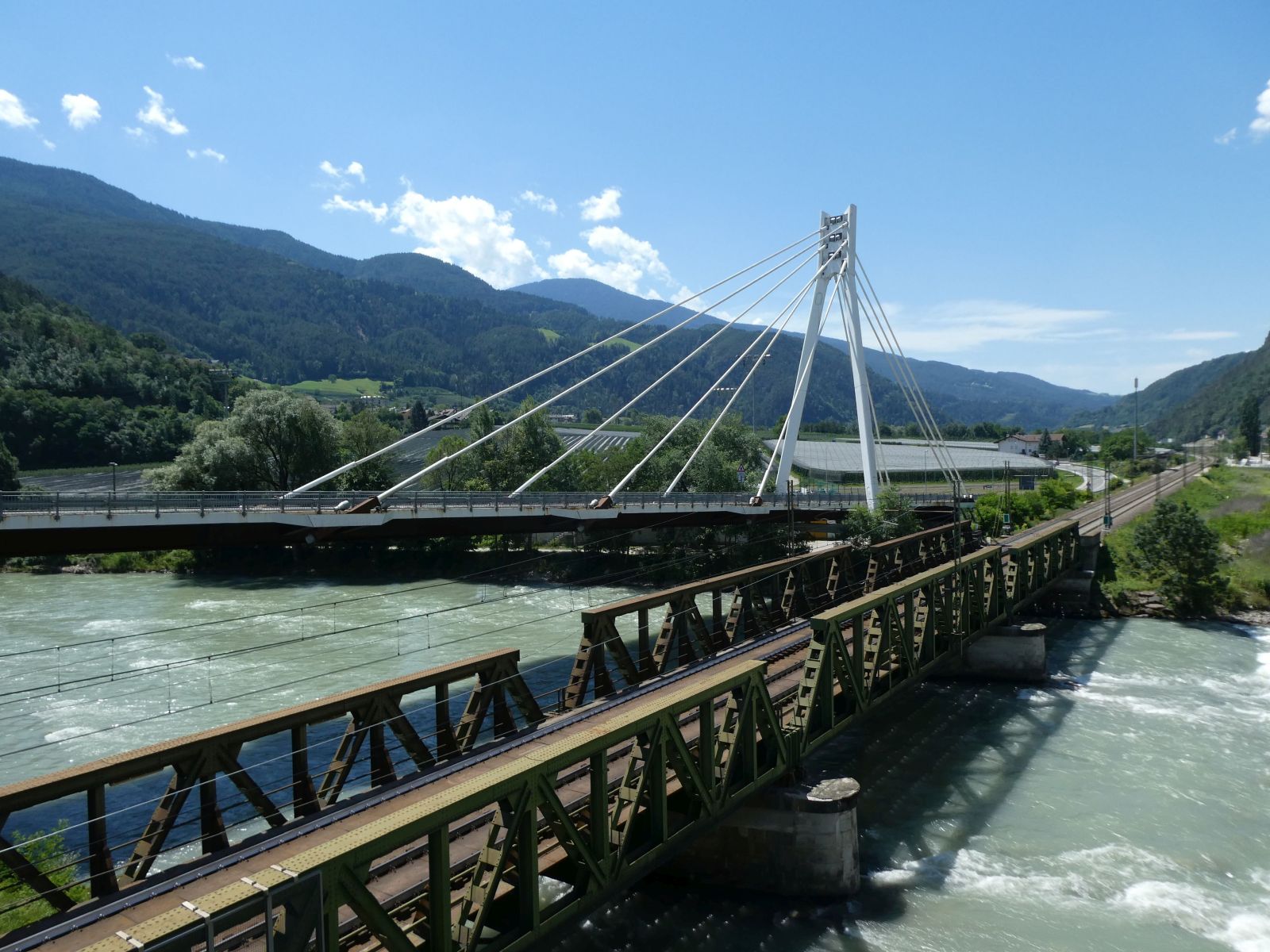

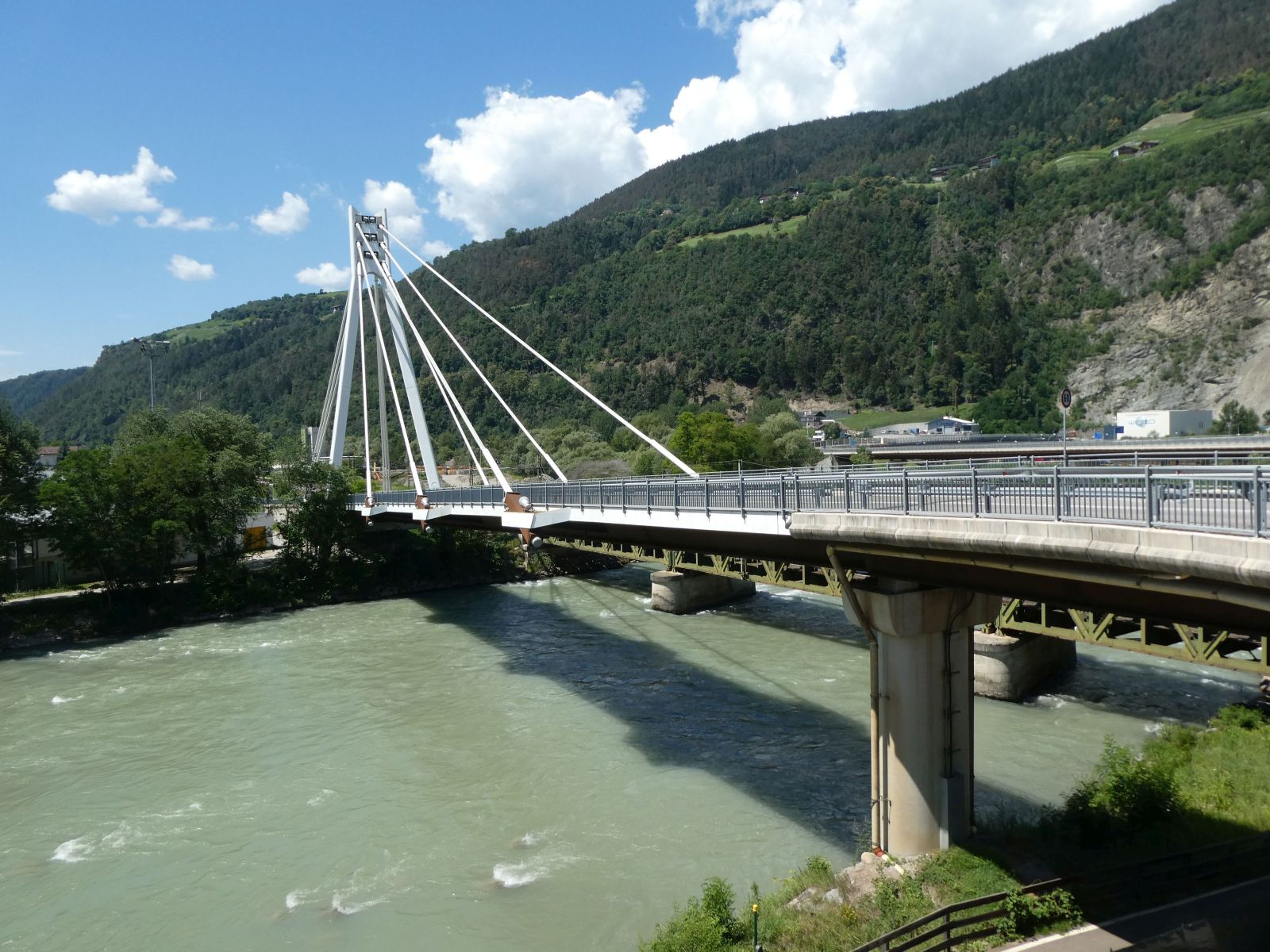

Größeres Bild 1600 x 1200 Der Stahlträger der Schrägseilbrücke ist von einem 40 m hohen Stahlpylon,
der am linken Ufer steht, abgespannt. Der A-förmige Pylon hat einen ausgeprägten Pylonkopf.

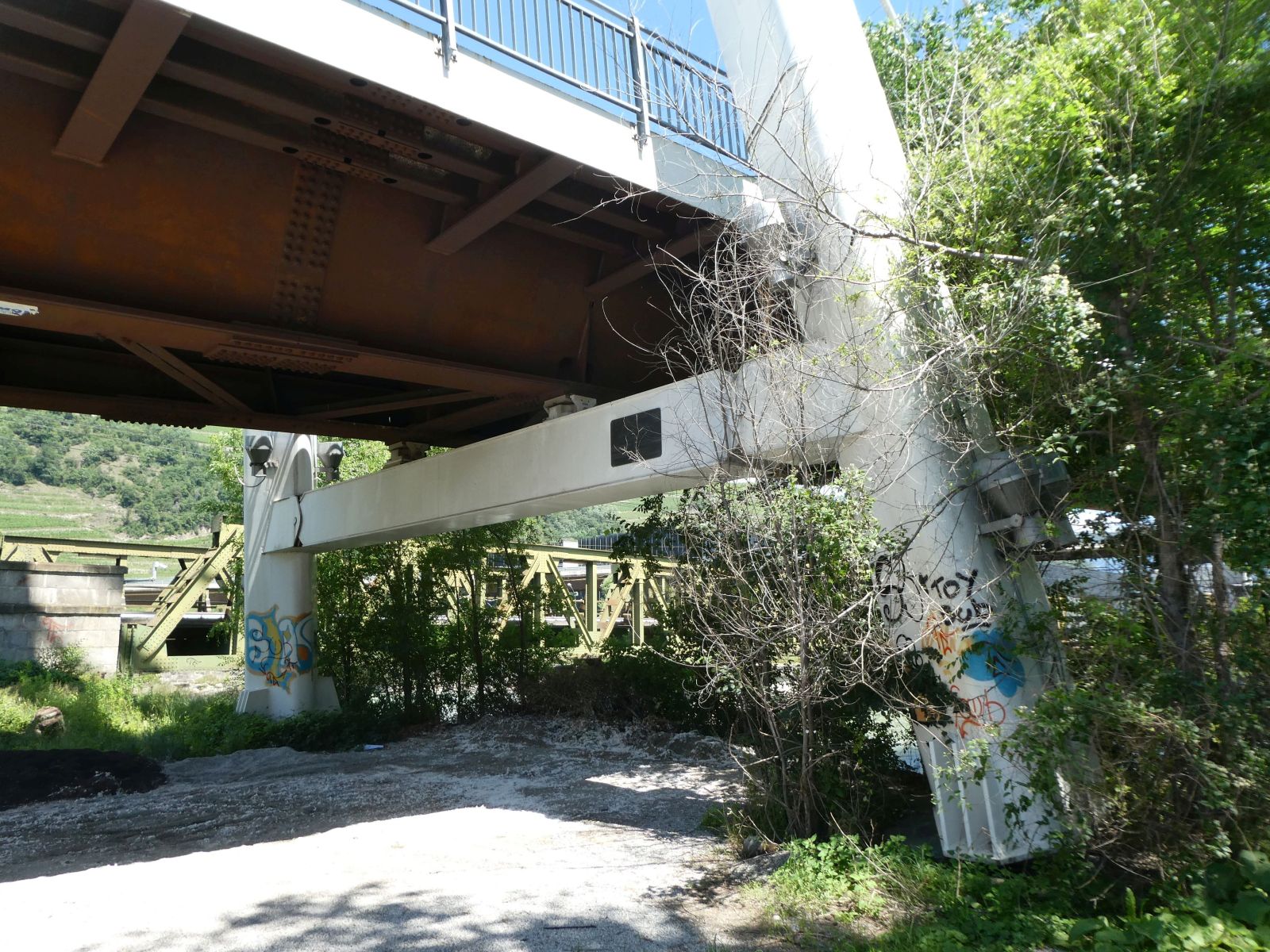

Die Brückentafel liegt auf dem Querträger des Pylons auf. |
||
Größeres Bild 1600 x 1200 Die Abspannung der Brückentafel erfolgt mit 2 x 3 Schrägkabeln. Die Rückverankerung
erfolgt ebenfalls mit 2 x 3 Schrägkabeln. |
||
Baujahr: 2004-2006 Schrägseilbrücke: Länge 125 m Spannweiten: 30 - 85 m Breite: 10 m Hochstraßenbrücke: Länge rd. 600 m Breite: 10 m |
