Brücke des MonatsFebruar 2023 |
||
Isarbrücke Grünwald |
||
Größeres Bild 1600 x 1200 Südlich von München führt zwischen Grünwald und Pullach eine Bogenbrücke
über die Isar. |
||
![]() |
||

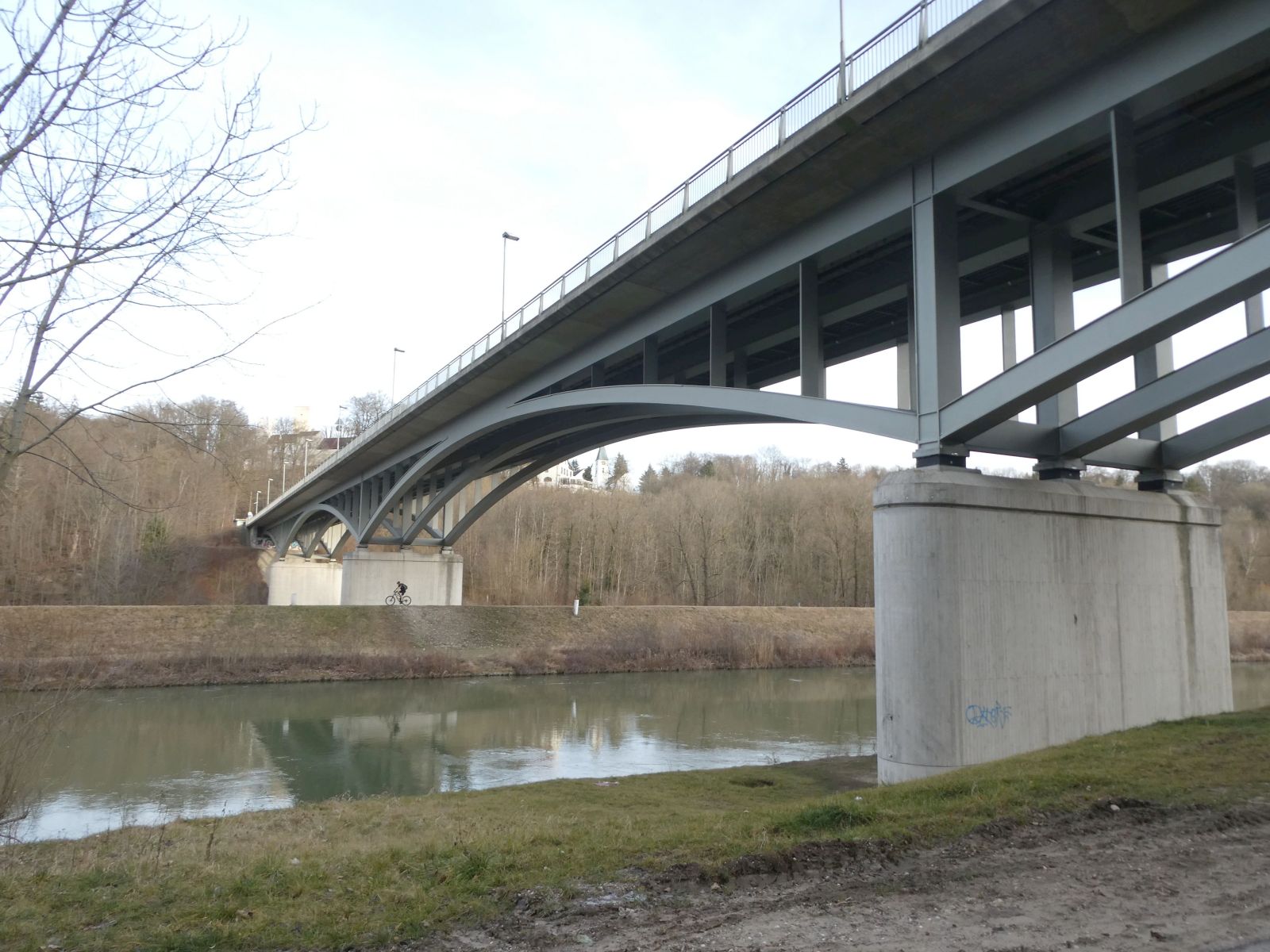

Größeres Bild 1600 x 1200 Das über vier Felder durchlaufende Bogentragwerk setzt sich aus zwei Vollbogen
über Isar und Isarwerkkanal und zwei Halbbogen über den Uferbereichen zusammen.
|
||
Größeres Bild 1600 x 1200 Die flachen Segmentbogen sind in drei Rippen aufgelöst und verschmelzen in
den Bogenscheiteln mit der Fahrbahntafel, die aus einem Verbund aus drei Stahlträgern
und einer auskragenden Betonplatte besteht. |
||
![]() |
||
Größeres Bild 1600 x 1200 Die drei Pfeiler sind aus Stahlbeton. Der Festpunkt des Überbaus befindet sich am mittleren Pfeiler. |
||
Baujahr: 1998-2001 Länge: 214 m Weiten: 37 - 70 - 70 - 37 m Breite: 13,3 m |
