Brücke des MonatsJuni 2022 |
||
Flößerbrücke Frankfurt/Main |
||
Die Flößerbrücke ist eine der außergewöhnlichsten Brücke der
Frankfurter Mainbrücken. |
||

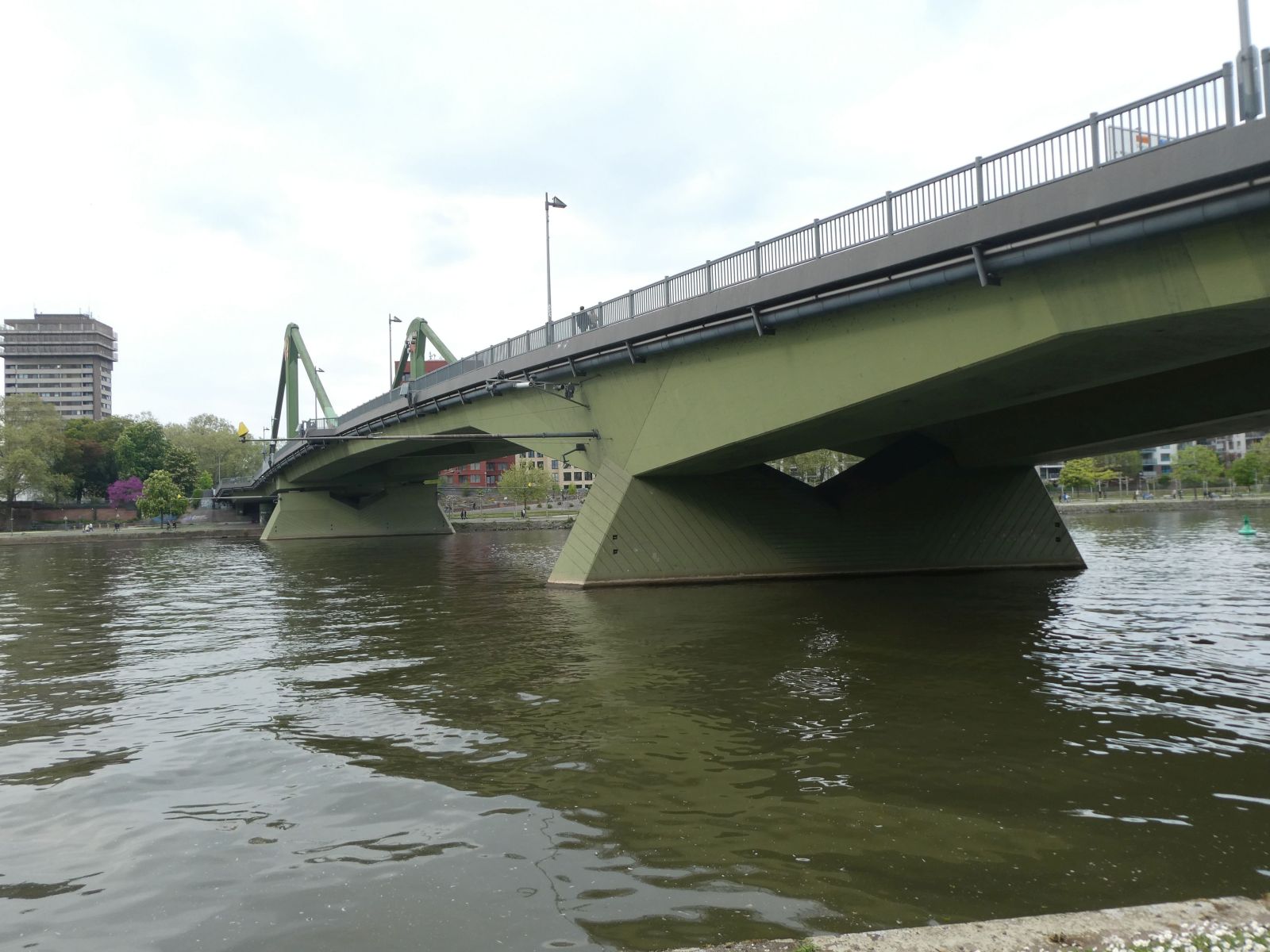

Größeres Bild 1600 x 1200 Die Brücke ersetzte eine stählerne Behelfsbrücke aus dem Jahr 1963.
Sie überspannt mit vier verschieden weiten Felder in schrägem Winkel
den Main und seine Uferbereiche. |
||

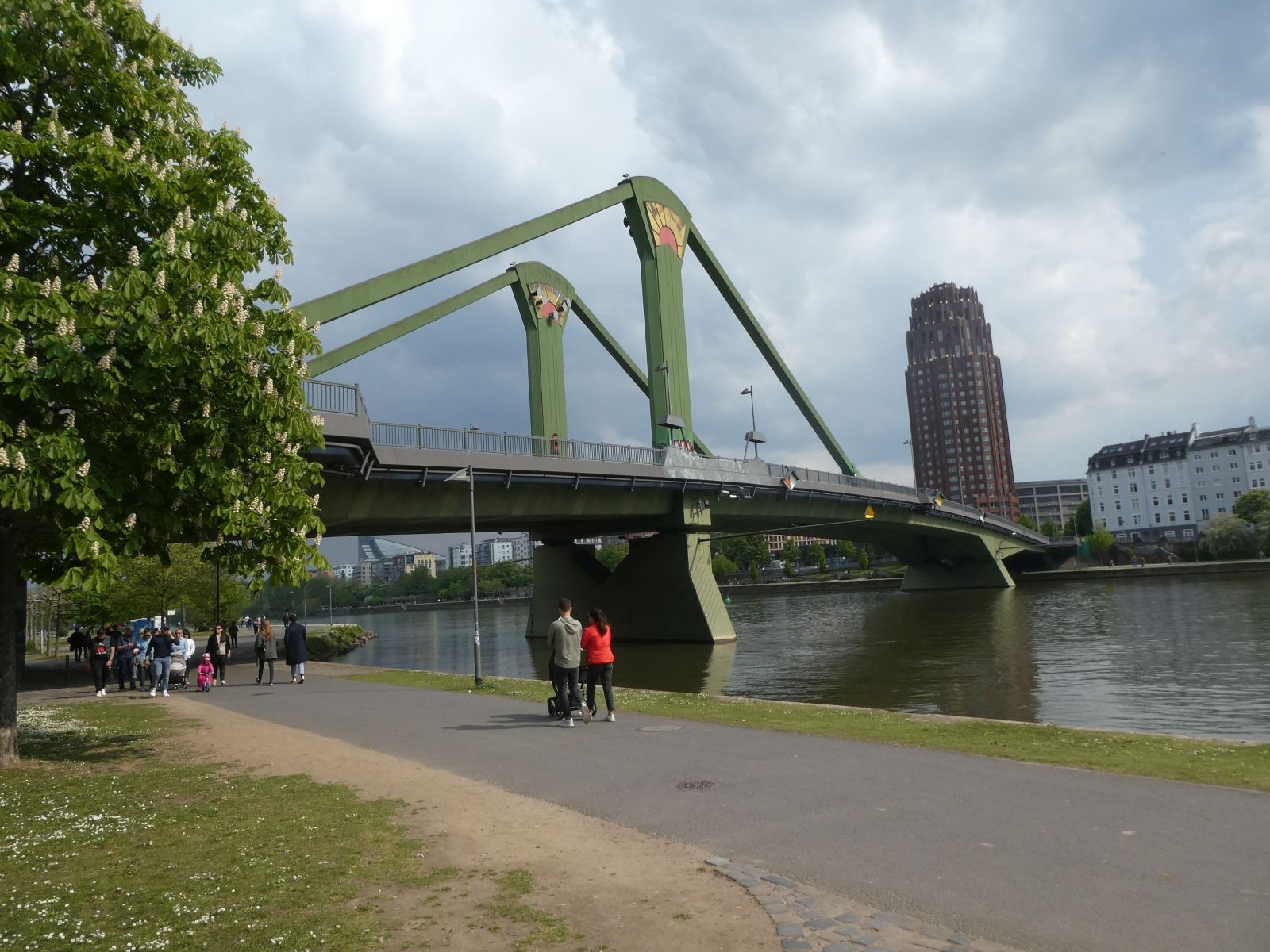

Größeres Bild 1600 x 1200 Der Überbau besteht aus zwei nebeneinander liegenden einzelligen Hohlkästen aus
Spannbeton, die mit einer Betonplatte verbunden sind. Die Hohlkästen haben
einen trapezförmigen Querschnitt mit einer nahezu konstanten Bauhöhe über den
Bereich des abgespannten Brückenträgers. Über dem linken Strompfeiler nimmt ihre
Bauhöhe auf Grund der Voutung stark zu und verringert sich wieder bis zum linken
Widerlager. |
||

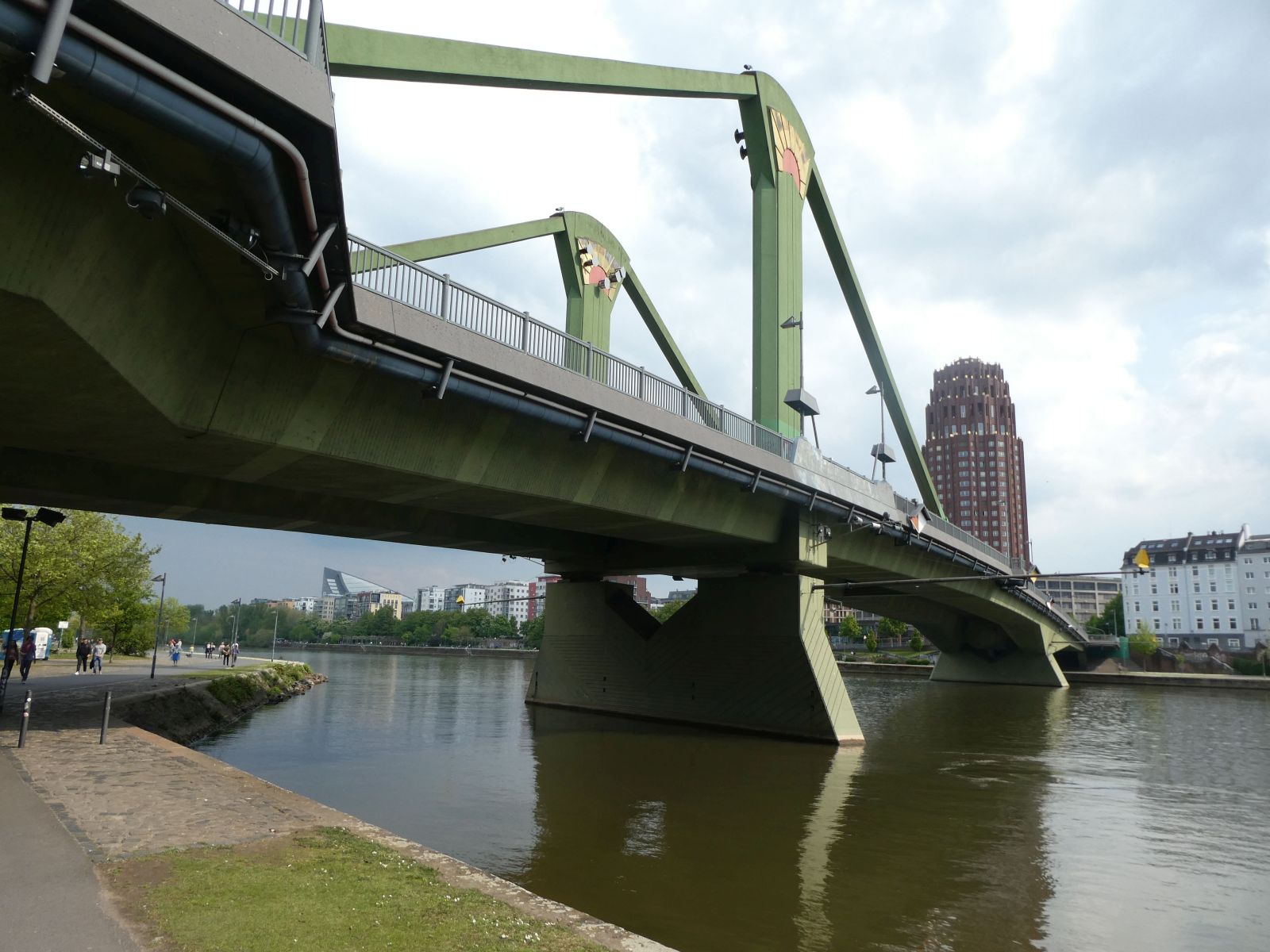

Größeres Bild 1600 x 1200 Der Brückenträger ist in zwei Ebenen mit Schrägseilen von den Pylonen über
dem rechten Strompfeiler abgespannt. Im Gegensatz zu anderen Schrägseilbrücken
wurden bei der Flößerbrücke mehrere Spannglieder in einem Hüllrohr verlegt, das
nach dem Vorspannen mit Beton ausgegossen wurde. Die so gebildeten Zügelgurte
haben einen sechseckigen Querschnitt und sind 1,05 m hoch und 0,9 m breit. |
||

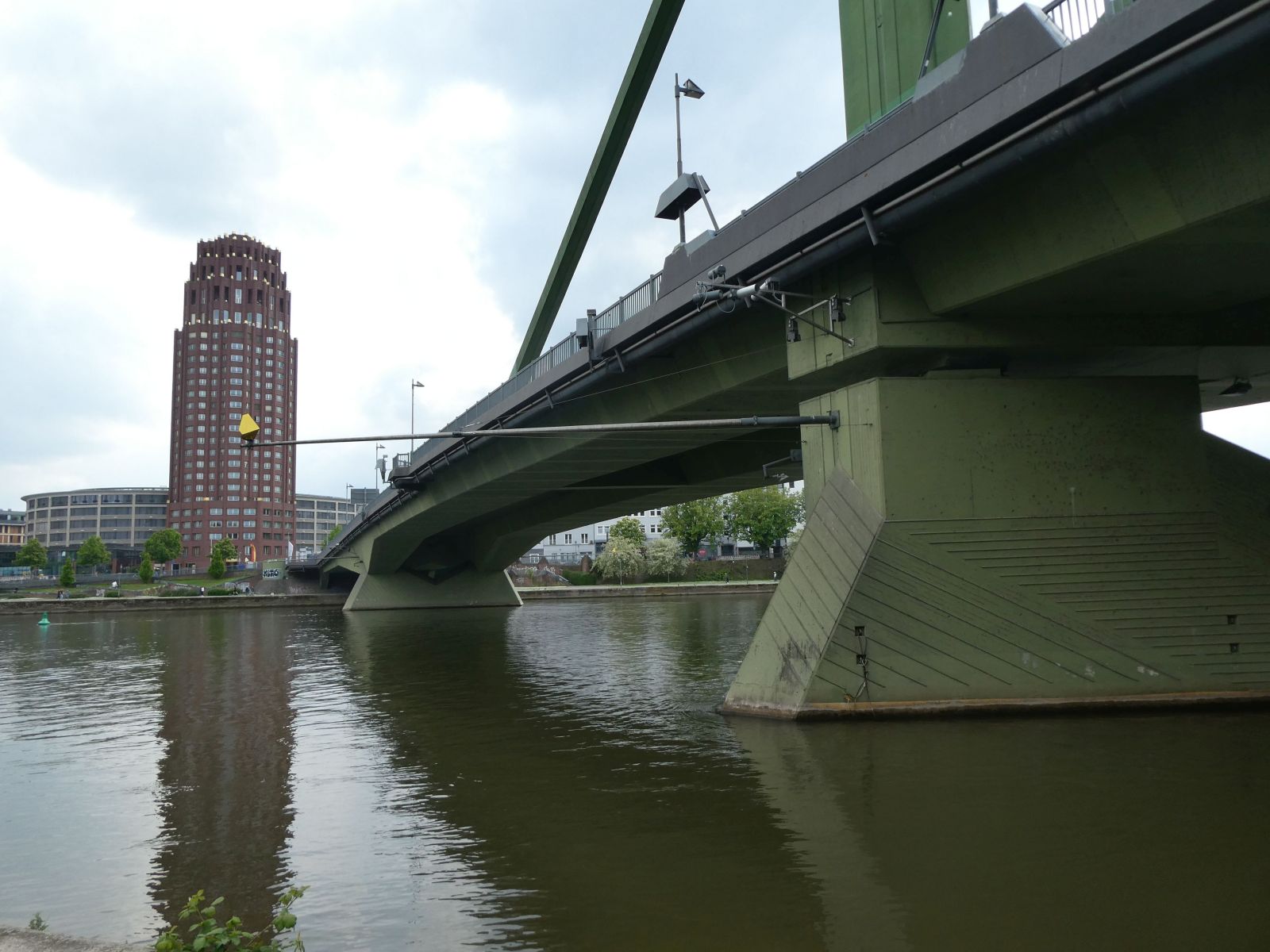

Größeres Bild 1600 x 1200 Die Pylone über dem rechten Strompfeiler und die kantige Voutung des
Brückenträgers über dem linken Strompfeiler geben der Brücke ihre stark
asymmetrische Erscheinung. |
||
Entwurf/Berechnung: Egon Jux und Herbert Schambeck Baujahr: 1984-1986 Länge: 221 m Spannweiten: 17,85 - 41,75 - 106,5 - 54,9 m Breite: 21,2 bis 34,7 m am Nordufer lichte Höhe: 6,6 m |
