Brücke des Monats
August 2018
Ortenaubrücke, Lahr
Die Ortenaubrücke wurde anlässlich der Landesgartenschau 2018 in Lahr erstellt. Sie verbindet zwei Ausstellungsareale über den Kreuzungsbereich zweier Bundesstraßen hinweg.
Die Geh- und Radwegbrücke steht für die Dauer der Gartenschau nur deren Besucher zur Verfügung. Die Treppenabgänge an den Brückenenden, die zu öffentlichen Wegen führen, bleiben solange gesperrt.

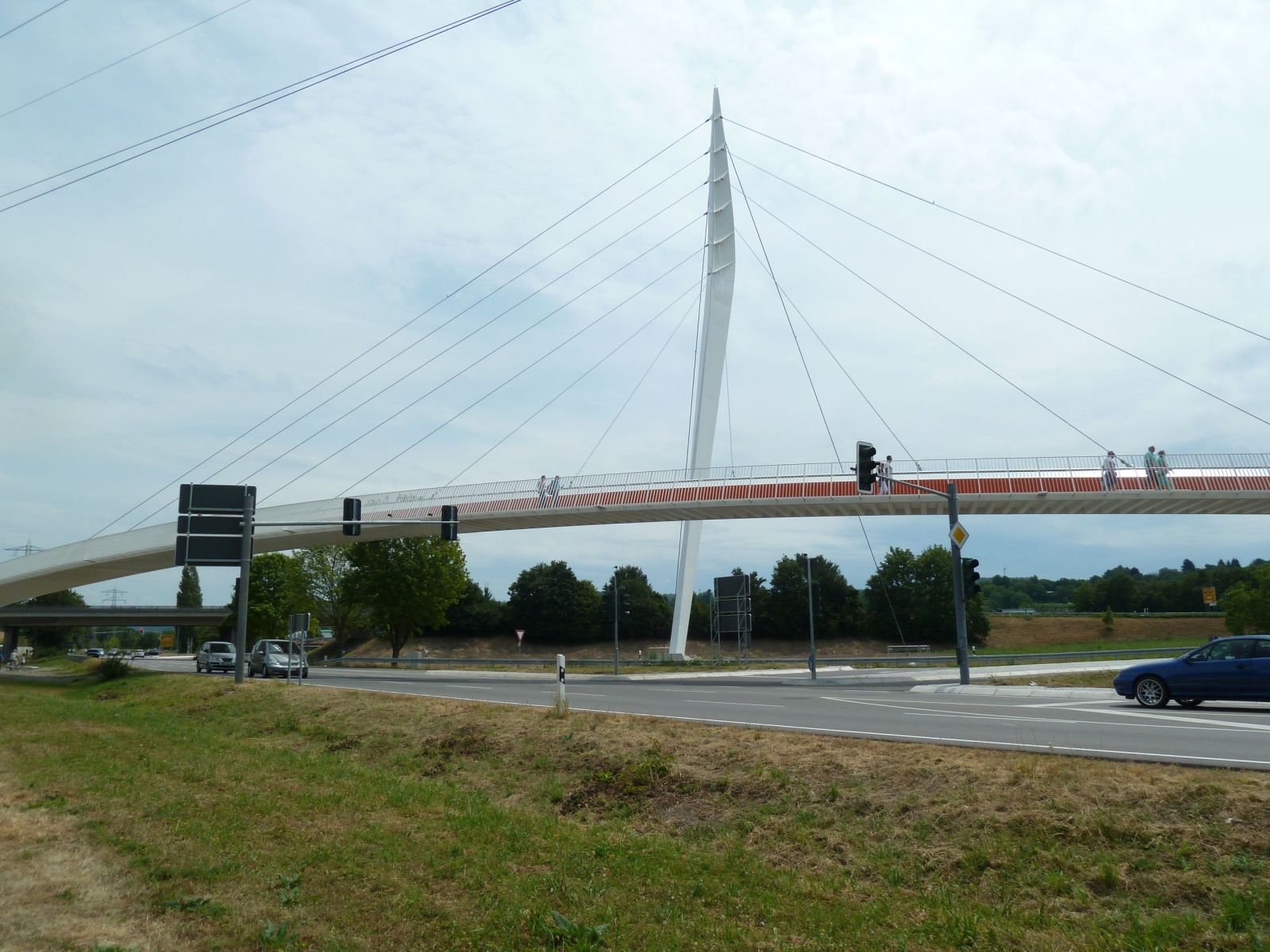

Die Schrägseilbrücke hat eine gekrümmte Brückentafel aus Stahl. Die bereits 2017 fertiggestellten Endrampen sind aus Stahlbeton und haben jeweils drei Endfelder.
Die Abspannung der Schrägseilbrücke erfolgt radial über einen einzelnen, 77 Tonnen schweren Stahlpylon, der relativ weit neben der Brücke steht.
Der abgespannte Brückenteil ist 115 m lang. Sein Träger besteht aus einem in der Innenkurve angeordneten, annähernd trapezförmigen Hohlkasten, der als Geländerbrüstung dient. Die Gehbahn ist an den Hohlkasten angeflanscht.
Bauzeit: 2017-2018
Länge: 290 m
Spannweite: 115 m
lichte Höhe: 4,8 m
