Brücke des Monats

Dezember 2017

Maasbrücke Sclayn

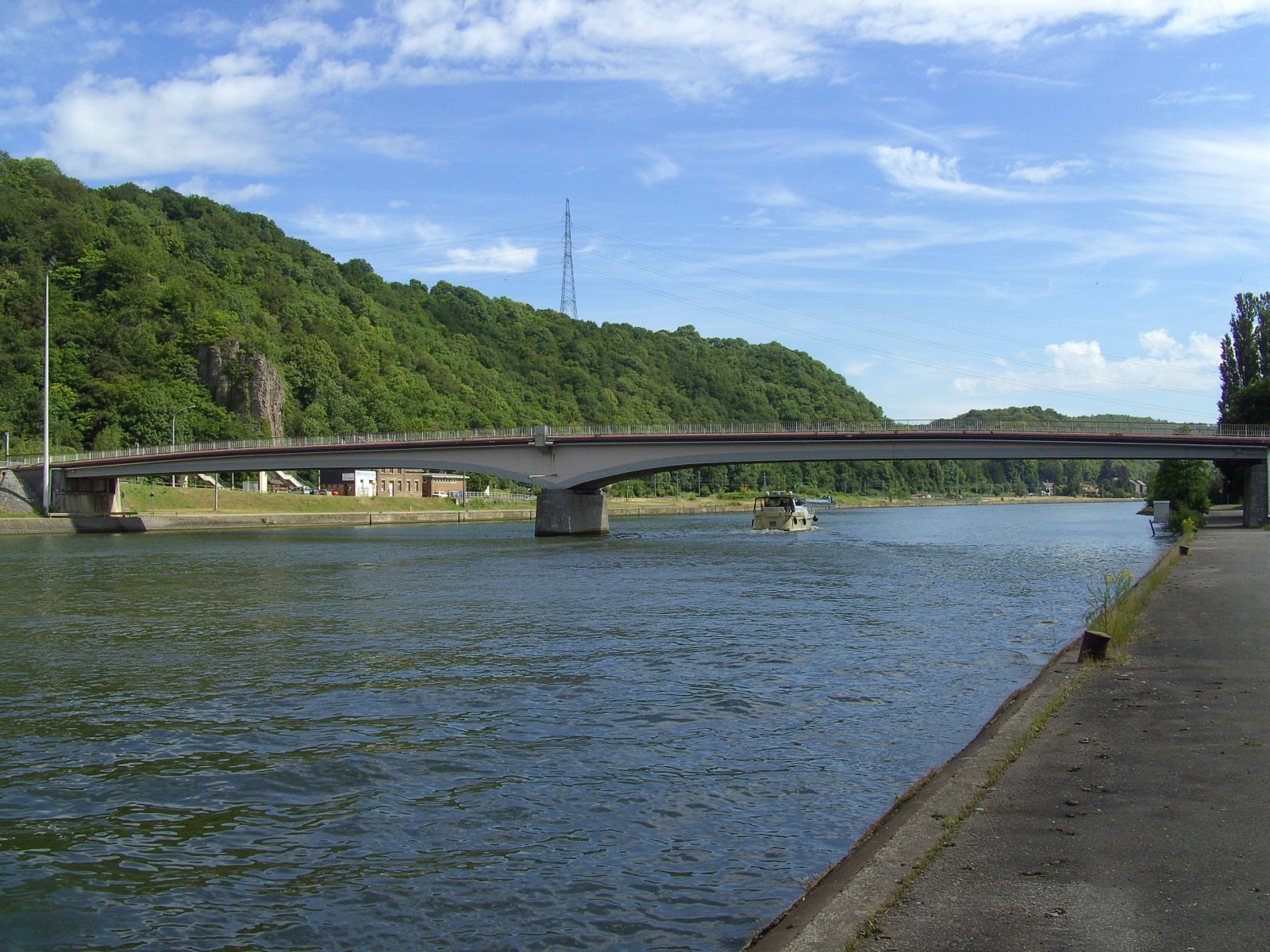

In Sclayn, 11 km unterhalb von Naumur gelegen, führt eine elegante Brücke über die Maas. Sie ersetzte eine Fachwerkträgerbrücke, die 1940 von belgischen Truppen gesprengt und von der Deutschen Wehrmacht behelfsmäßig wieder hergestellt wurde.

Der Schwung der schlanken Brücke wird durch den zweistreifigen Anstrich betont.

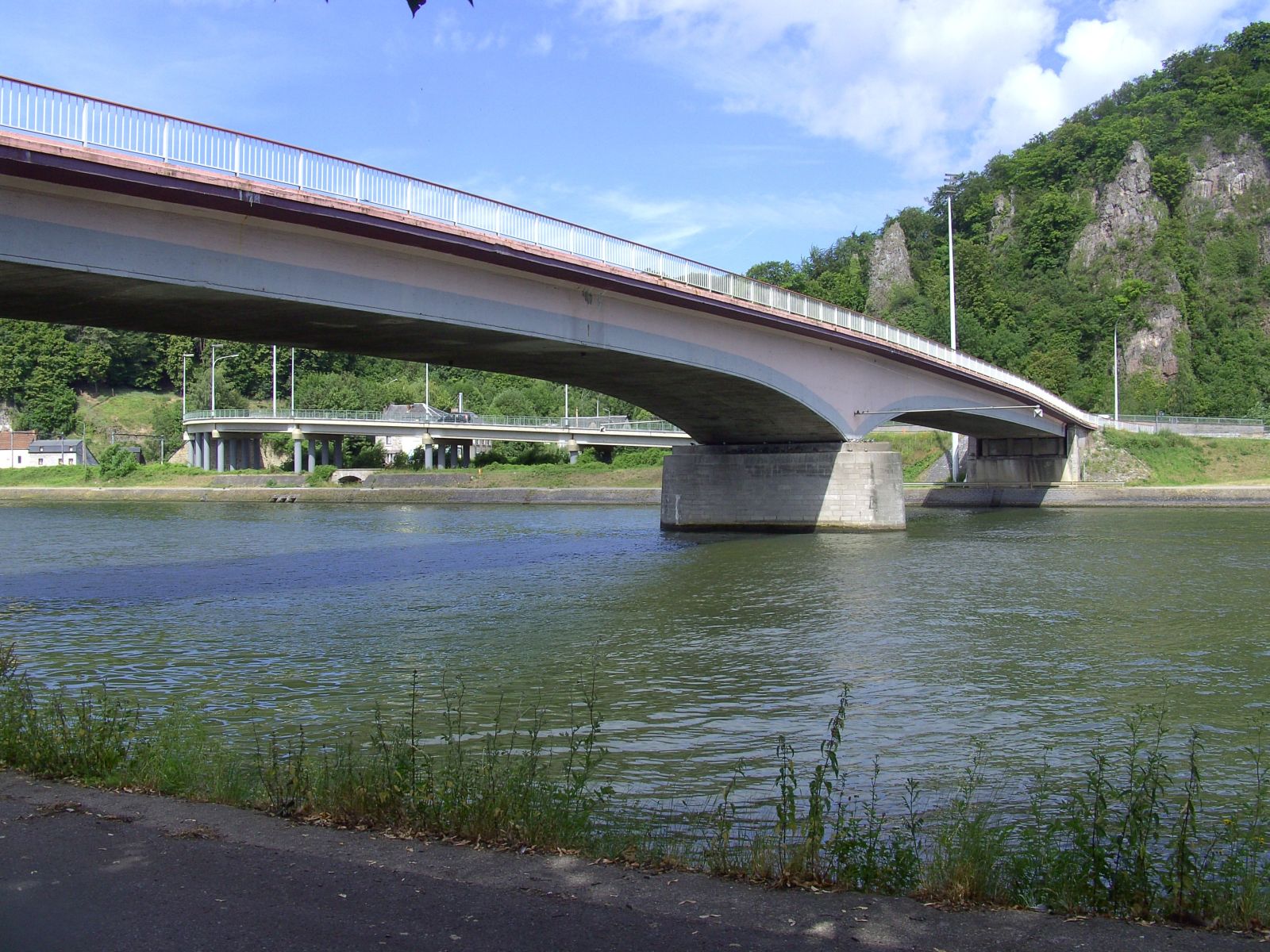

Die Brücke hat über dem Fluss einen zweifeldrigen Durchlaufträger mit einer Kuppenausrundung und einen kurzen Träger über der rechten Uferstraße.

Als Stütze und Festpunkt wird der Pfeiler der alten Brücke genutzt, dessen Mauerwerk hierzu mit einer Betonkappe versehen wurde.

Der Durchlaufträger hat einen stark gevouteten dreizelligen Hohlkasten mit schmalen Stegen. Seine Bodenplatte verstärkt sich zur Mittelstütze hin. Die Bauhöhe beträgt 4,75 m über dem Strompfeiler und nur 1,41 m an den Widerlagern, weshalb die letzten 3 m nicht mehr als Hohlkasten, sondern als Vollplatte ausgebildet wurden.

Das Randfeld besteht aus 16 Doppel-T-Trägern von 16 m Länge.

Die Brücke ist die erste große Spannbetonbrücke Belgiens und weltweit die erste Brücke mit einem vorgespannten Durchlaufträger. Sie hat innerhalb des Hohlkastens 36 parallel angeordnete Spannglieder, die aus 48 Stahldrähten von 7 mm Durchmesser bestehen. Diese Spannglieder werden trotz gekrümmter Trägerunter- und oberkante gerade über die Trägerlänge geführt.
