Brücke des Monats

Dezember 2011

Maasbrücke Pont Père Pire, Huy


Die Maasbrücke oberhalb von Huy ist nach Père Dominique Pire, dem Friedensnobelpreisträger von 1958 benannt.
Sie führt zwischen Wanze und Ben-Ahin, einem stromaufwärts gelegenen Vorort von Huy, über die Maas. Sie wird daher allgemein als Pont de Ben-Ahin bezeichnet.

Größeres Bild 1600 x 1200

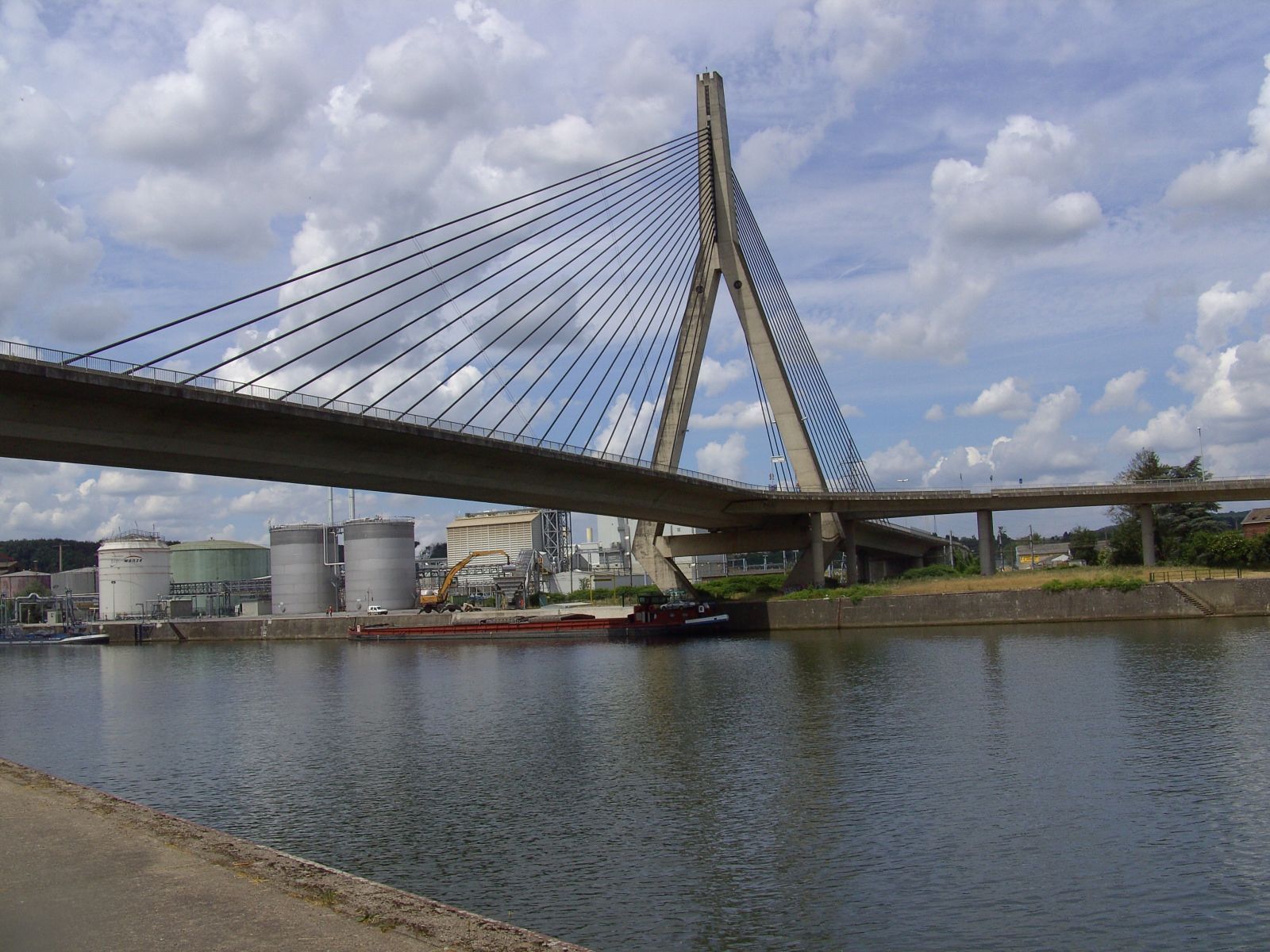

Die Schrägseilbrücke ist von einem einzelenen Pylon, der am linken Ufer steht, mit 40 Seilen büschelförmig in einer Seilebene abgespannt. Der Pylon hat Diamantform mit einem aufgelöstem, invertierten Y-Stiel.

Größeres Bild 1600 x 1200

Die Brückentafel hat einen trapezförmigen, 2,9 m hohen Hohlkasten aus Spannbeton mit auskragender Fahrbahntafel. Sie liegt am Pylon auf einem Querriegel und über dem linken Vorland auf zwei weiteren Stützen auf. Die Maas wird stützenfrei in leicht schiefem Winkel überbrückt. Auf der rechten Uferseite schließt sich ein Balkenfeld über die Straße an.

Am Pylon zweigt rechtwinklig eine Rampe Richtung Huy ab.

Größeres Bild 1600 x 1200

Der Pylon aus Stahlbeton ragt 83,5 m über das Gelände. Tatsächlich ist er insgesamt 93,5 m hoch, da er auf einer tiefer liegenden Gründungsplatte von 18 m Durchmesser ruht. Auf dieser Platte wurden Pylon und der 296 m lange abgespannte Brückenteil, der parallel zur Maas erbaut wurde, in einer spektakulären Aktion um 70 Grad gedreht und über den Fluss eingeschwenkt.



Baujahr: 1985-1987
Länge: 341 m
Weiten: 3 x 42 - 168 - 42 m
Breite: 22,1 m
