Brücke des MonatsDezember 2010 |
||
Großherzogin-Charlotte-Brücke in Luxemburg |
||

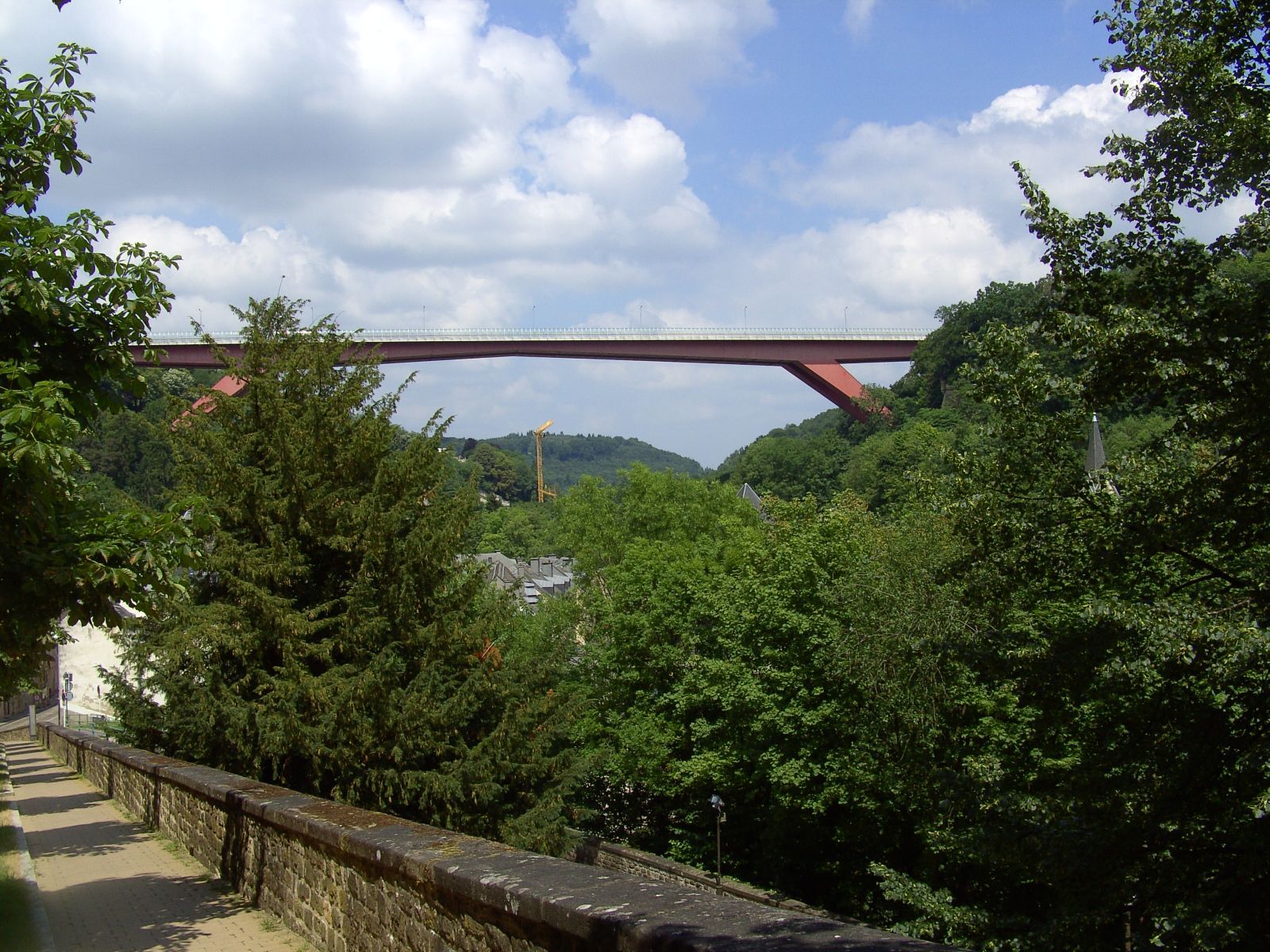

Die größte Brücke Luxemburgs spannt sich über das tief eingeschnittene
Tal der Alzette und verbindet das Stadtzentrum mit dem Europa-Viertel auf dem Kirchberg-Plateau. |
||
Größeres Bild 1600 x 1200
Die Stahlbrücke hat zwei Hohlkästen mit einer orthotropen Fahrbahnplatte und auskragenden Gehwegen.
Die Hohlkasten sind 6,0 m breit und haben einen Achsabstand von 12 m. Sie haben eine unterschiedliche Bauhöhe
von 2,30 m bis 6,38 m. In der Brückenmitte sind sie 2,8 m hoch. |
||
Größeres Bild 1600 x 1200 Die nicht miteinander verbundenen Rahmenstiele haben einen Kastenquerschnitt. Sie laufen nach unten auseinander und sind zur Stadtseite hin 40,595 m und zur Kirchbergseite hin 38,705 m lang. |
||
Größeres Bild 1600 x 1200 Die zwei Verkehrsbahnen von 7,5 m Breite sind durch ein 2 m breites Mittelstück getrennt;
die zwei seitlichen Fahrradwege sind 1,75 m und der Gehsteig ist 2,25 m breit. |
||
Baujahr: 1962-1965 Länge: 355 m Weite: 234,1 m Stützweiten der Brückentafel: 95,4 - 155,6 - 107,0 m Breite: 25 m Höhe: 74 m |
