Unterspannung

Die Unterspannung erfolgt durch ein unterhalb der Brückentafel verlaufendes Zugband (Stahlseil, Spannglieder, Blechbänder oder Stahlstangen), das eine oder mehrere Luftstützen trägt.

Eine Unterspannung kommt in Brückenbereichen mit schlechtem Baugrund zur Ausführung, in denen eine Pfeilergründung ausscheidet.


Beispiele

Neckartalbrücke Weitingen, 1975-1978

Die bergseitigen Felder der Autobahnbrücke haben die größten Spannweiten. Sie werden durch eine Seilunterspannung mit 30 m hohen V-förmigen Luftstützen getragen. Grund hierfür war der schlechte Baugrund an den Hängen.

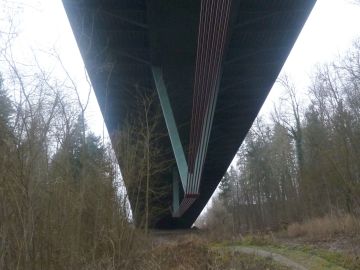

Obere Argen Talbrücke

Die Autobahnbrücke über die Obere Argen bei Wangen hat einen abgespannten Brückenteil und einen unterspannten Brückenteil mit drei Luftstützen.
