Kastenträger | |
Ein Kastenträger ist ein Träger mit mit einem kastenförmigen Körper. |
|
Bautypen nach dem Material | |

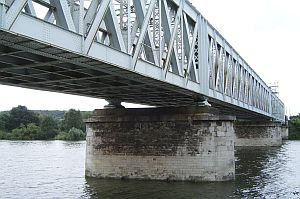

FachwerkkastenträgerDer Kasten wird aus einem Raumfachwerk gebildet, das aus den beiden seitlichen Fachwerkträgern und dem oberen und unterem Windverband besteht. Die Fahrbahn kann innerhalb des Kastens oder auf dem Kasten verlaufen.Fachwerkkastenträger der alten Eisenbahnbrücke über die Seine in Oissel | |
StahlkastenträgerDer geschlossene Stahlkasten mit innenliegender Fahrbahn ist sehr materialaufwendig und kam daher nur vereinzelt zur Ausführung.Standard ist der Bau von Hohlkästen mit der Fahrbahntafel als Deckplatte. Stahlkastenträger des Stockerbach-Eisenbahnviadukts bei Freudenstadt | |

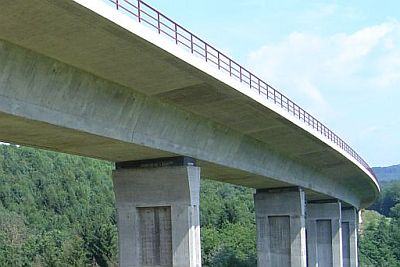

BetonkastenträgerMit der Erstellung von Kastenträgern aus Spannbeton wurde die Spannweite von Betonbalken wesentlich gesteigert.Betonkastenträger der Holzmatttalbrücke der A98 |
|

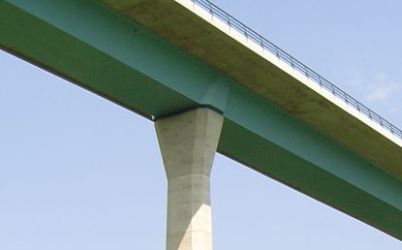

StahlverbundkastenträgerIn neuerer Zeit werden viele Kastenträger aus einem Stahlverbund hergestellt. Dabei bilden die untere Platte und die Stege einen Stahltrog, die Deckplatte ist aus Beton.Verbundkastenträger der Dultenaubrücke der A98 |
|
Bauformen nach dem Querschnitt | |
Rechteckiger KastenträgerDer Querschnitt des Kastenträgers ist rechteckig | |

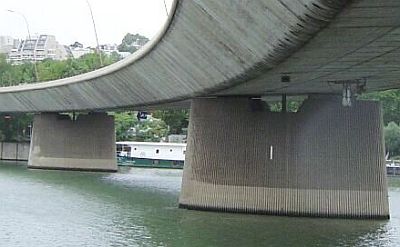

Trapezförmiger KastenträgerDie Stege des Kastens sind schräg gestellt, sodass sich ein trapezförmiger Querschnitt ergibt.Trapezförmiger Kastenträger der Seinebrücke der A13 bei Boulogne |
|

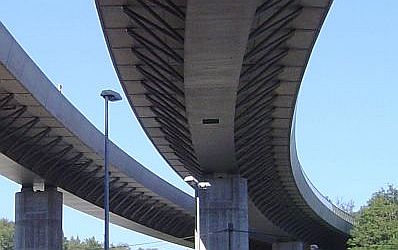

Kastenträger mit auskragender DeckplatteAus Ersparnisgründen werden Kastenträger mit einem relativ schmalen Kasten und einer auskragenden Fahrbahntafel als Deckplatte errichtet.Bei einer sehr weit auskragenden Fahrbahntafel wird diese mit Streben am Kasten abgestützt. Stahlkasten der Nesenbachviadukte in Stuttgart mit abgestützten Fahrbahntafeln |
