Gerberträger

Der Gerberträger ist nach Heinrich Gerber (1832-1912) benannt.

Der Träger ist ein Gelenkträger mit zwei Auslegern und einem eingesetzten Einhängeträger. Dadurch ist er statisch bestimmbar.

Durch die Einhängeträger konnte die Spannweite vergrößert werden.


Geschichte

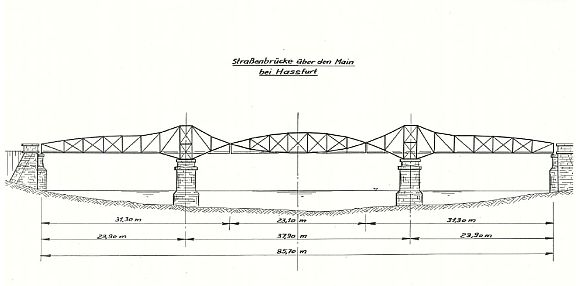

Zeichnung: Erich Hermes
Gerber wandte diese Konstruktion erstmals 1864 beim Bau der dreifeldrigen Mainbrücke in Hassfurt an. Der Einhängeträger war 23,1 m lang.


1873 wurde mit der Luhebrücke bei Garstedt die erste Eisenbahnbrücke Deutschlands mit Gerberträgern erstellt.



Diese Konstruktion kam bei den meisten Auslegerbrücken zur Anwendung.

Die Firth of Forth Bridge ist ein Gerberträger mit zwei Einhängeträgern.
