Brücke des Monats

Februar 2025





Tamina-Brücke, Pfäfers - Valens





  Größeres Bild 1600 x 1200

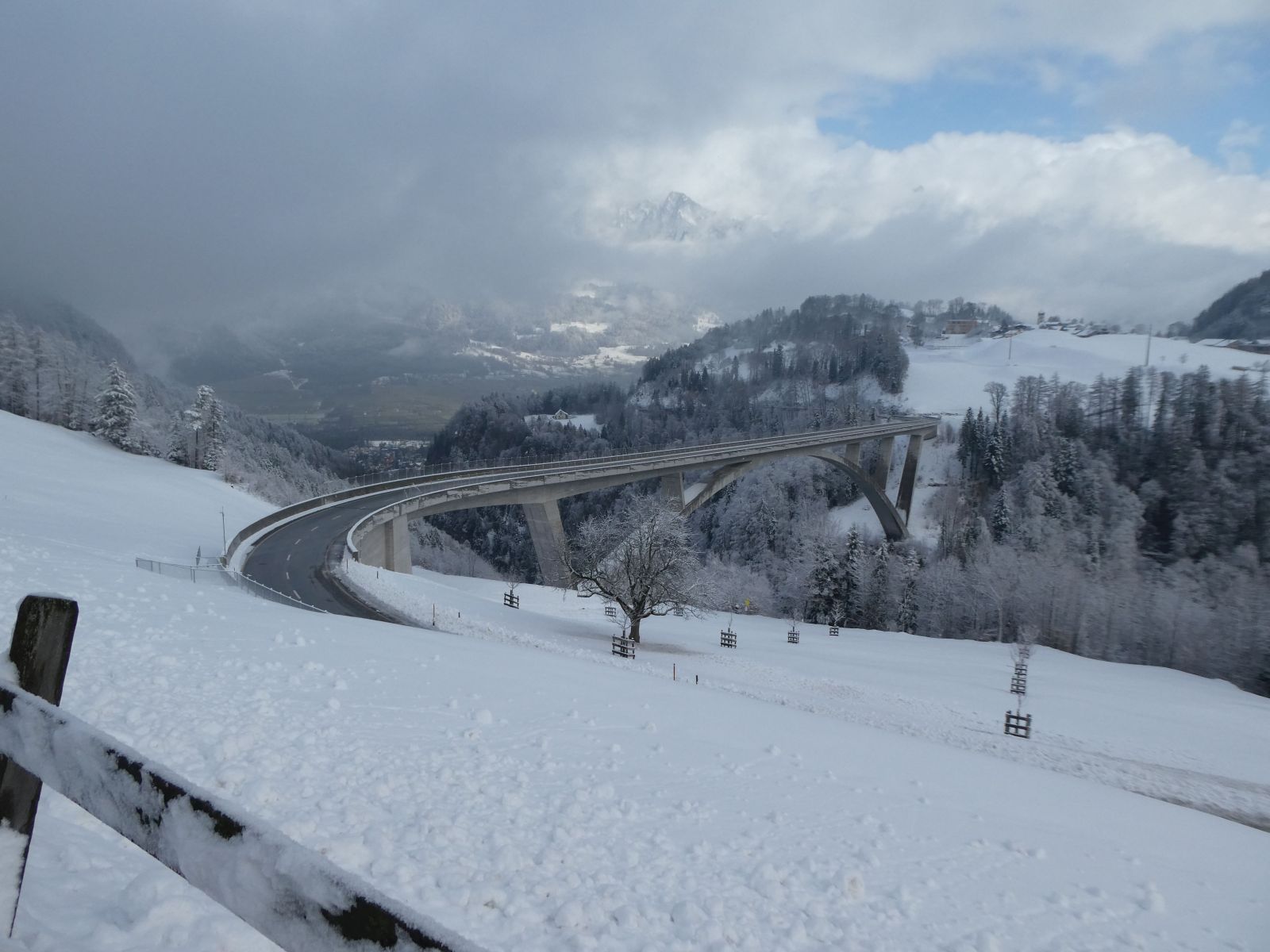

Oberhalb von Bad Ragaz führt die größte Bogenbrücke der Schweiz in rd. 200 m Höhe über das tief eingeschnittene Taminatal.

Die Brücke verbindet die Gemeinden Pfäfers und Valens. Sie war wegen der hohen Kosten lange Zeit umstritten.



  Größeres Bild 1600 x 1200

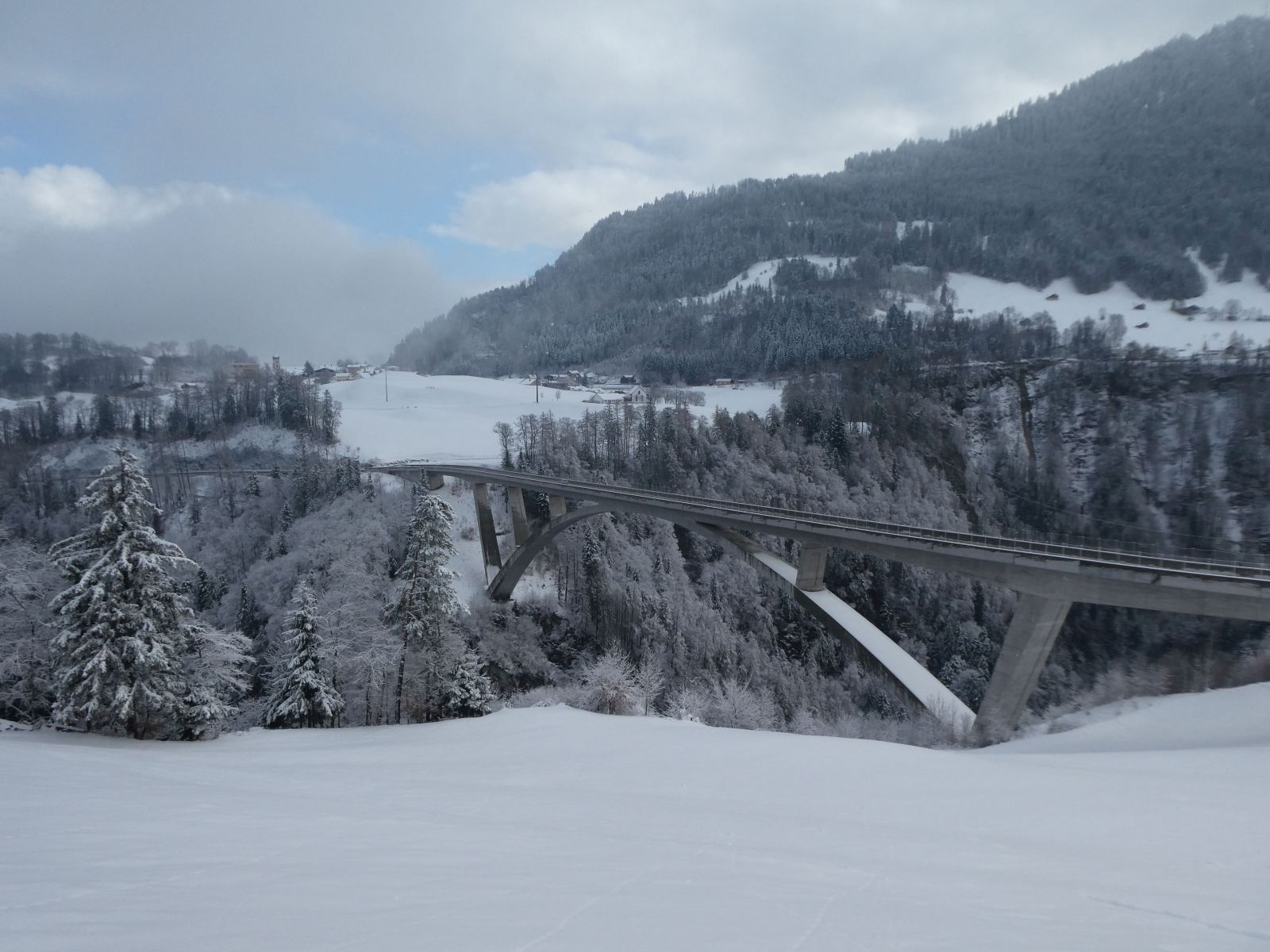

Die Kämfper des Bogens sind in der Höhe um 33 m versetzt, was zu einer asymmetrischen Ausformung und Dimensionierung des Bogens führte.

Der Bogenscheitel ist nach Westen zur Seite von Valens versetzt. Der Bogen ist von den Kämpfern ausgehend als Hohlkasten und im Bereich des Bogenscheitels massiv ausgeführt.



Größeres Bild 1600 x 1200

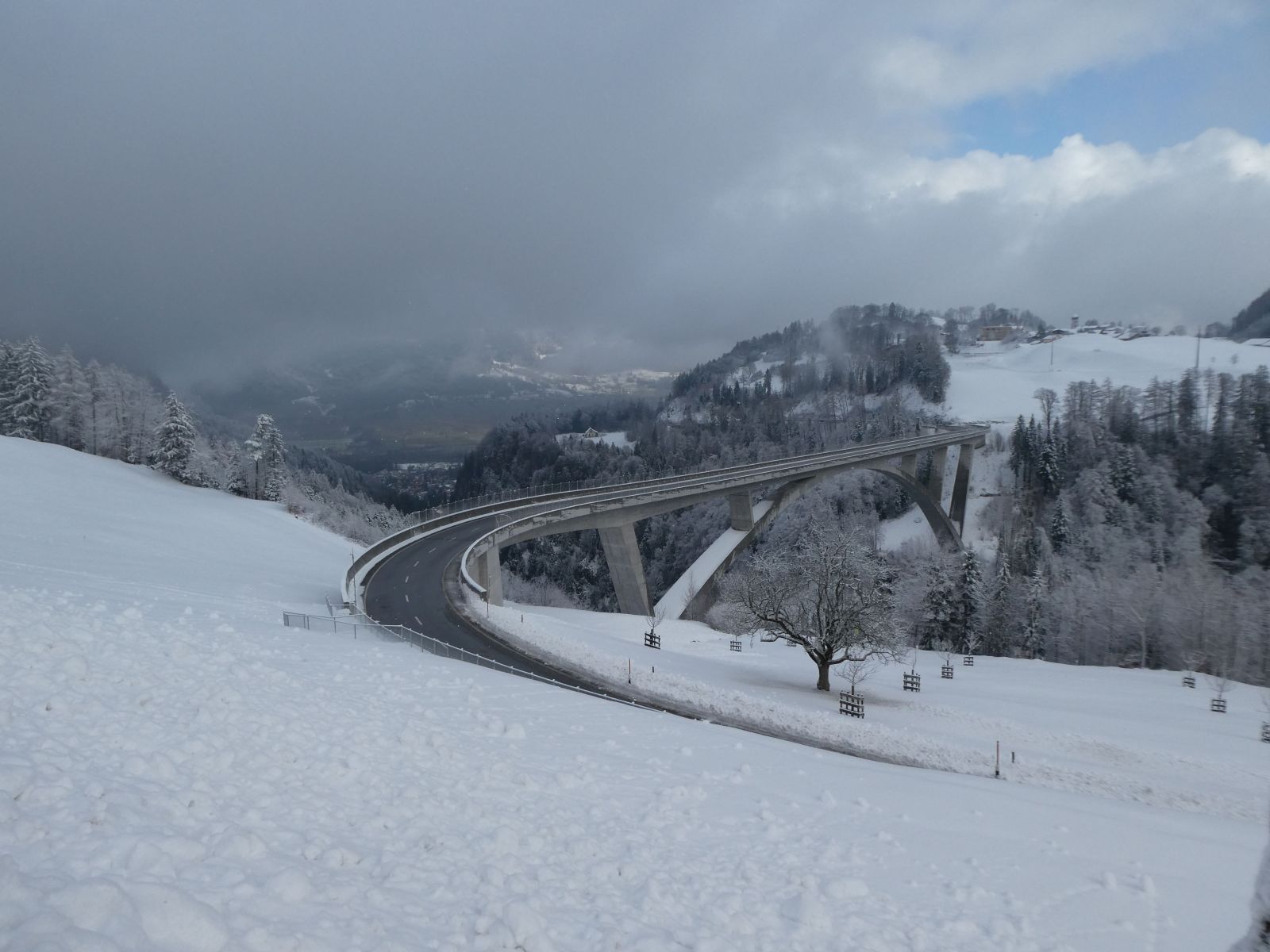

Die einschließlich der Leitmauern 10,5 m breite Fahrbahntafel hat eine konstante Neigung von 5,086 % und steigt zwischen den Widerlagern um 22,4 m an. Sie hat einen 5 m breiten einzelligen Hohlkasten aus Spannbeton mit einer auskragenden Fahrbahn und liegt im Bogenscheitel auf.

Auf der Seite von Pfäfers ist sie mit drei und auf der Seite von Valens mit zwei schräg stehenden Stützpfeilern über dem Bogen in unregelmäßigen Abständen aufgeständert. Die drei inneren Stützpfeiler sind als Scheiben, die beiden äusseren Stützpfeiler sind als Hohlkasten ausgebildet.

Über den beiden äusseren Stützpfeilern, deren Stärke nach oben zunimmt, ist die Fahrbahntafel gevoutet. Sie geht an den beiden Brückenenden in Krümmungen über.


Baujahr: 2013-2017
Länge: 475 m
Breite: 10,5 m
Weite: 259,3 m
Höhe: 200 m
