Brücke des Monats

November 2023

Baakenhafenbrücke
Hamburg

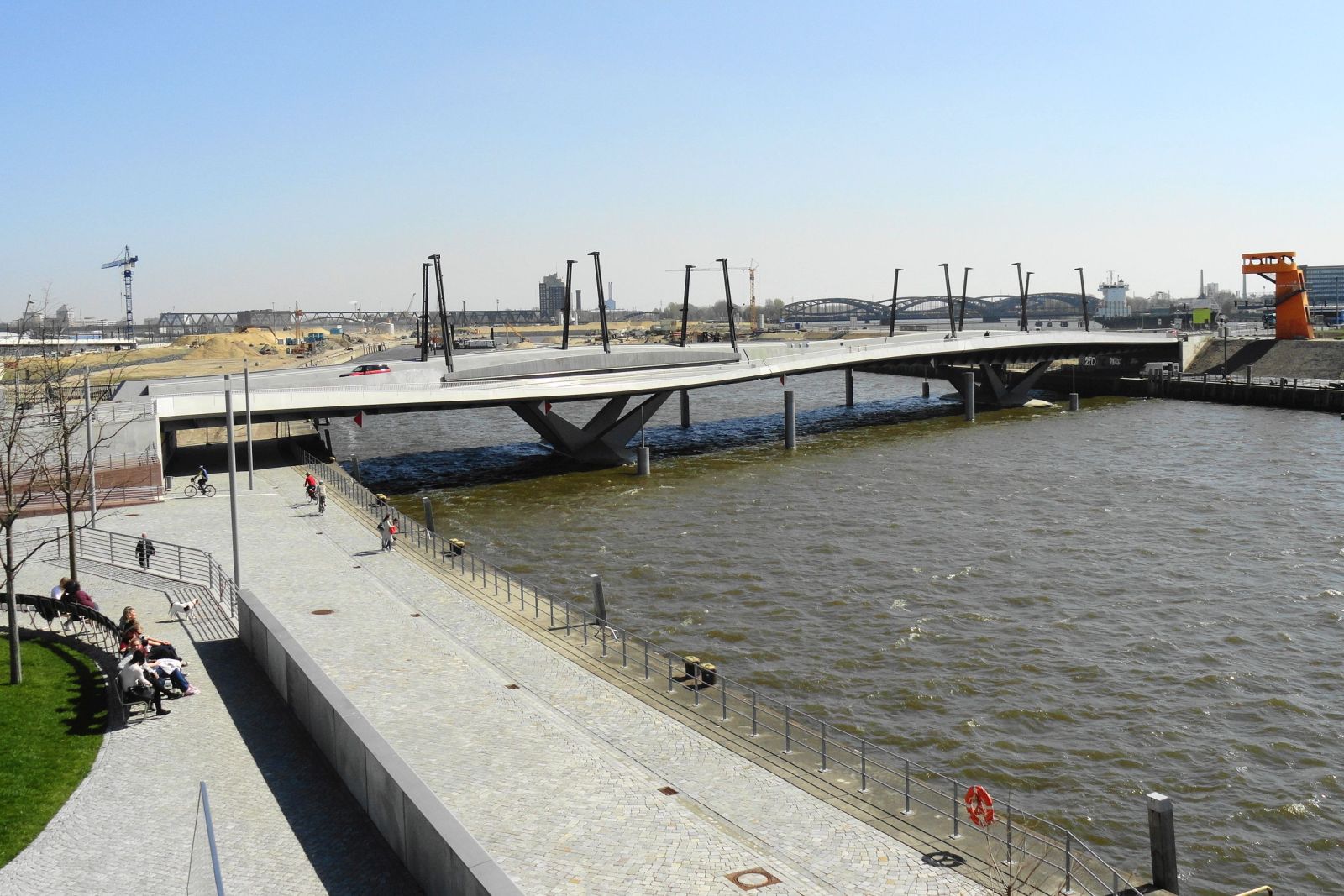

Die Baakenhafenbrücke wurde im neuen Stadtteil HafenCity in Hamburg erstellt. Sie führt im schiefen Winkel über die Einfahrt zu einem ehemaligen Seehafenbecken.

Mit ihren stachelartigen Pfeilern und dem wellenförmigen Verlauf ihrer Hauptträger ist sie ein Blickfang.

Die Brücke ist eine Auslegerbrücke über drei Felder. Zwischen den Auslegern wurde ein 30 m langer Einhängeträger eingefügt.

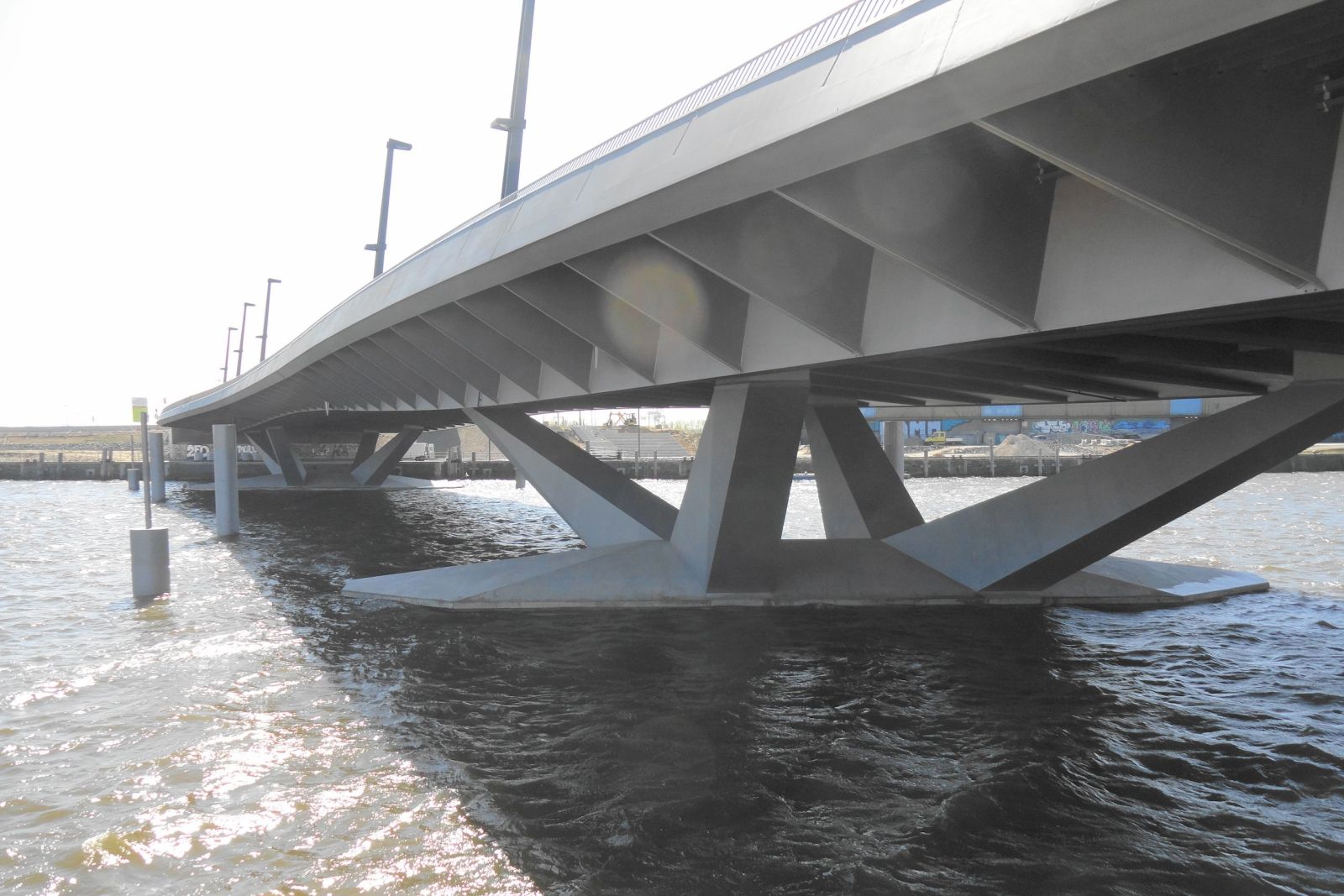

Die Ausleger werden durch die Hauptträger der Seitenfelder gebildet, die über die Pfeiler zur Brückenmitte hin hinausragen. Sie sind lagerlos mit den in zwei Doppel-V-Stützen aufgelösten Pfeilern verbunden und liegen auf den Widerlagern auf zwei Elastomerlagern auf.

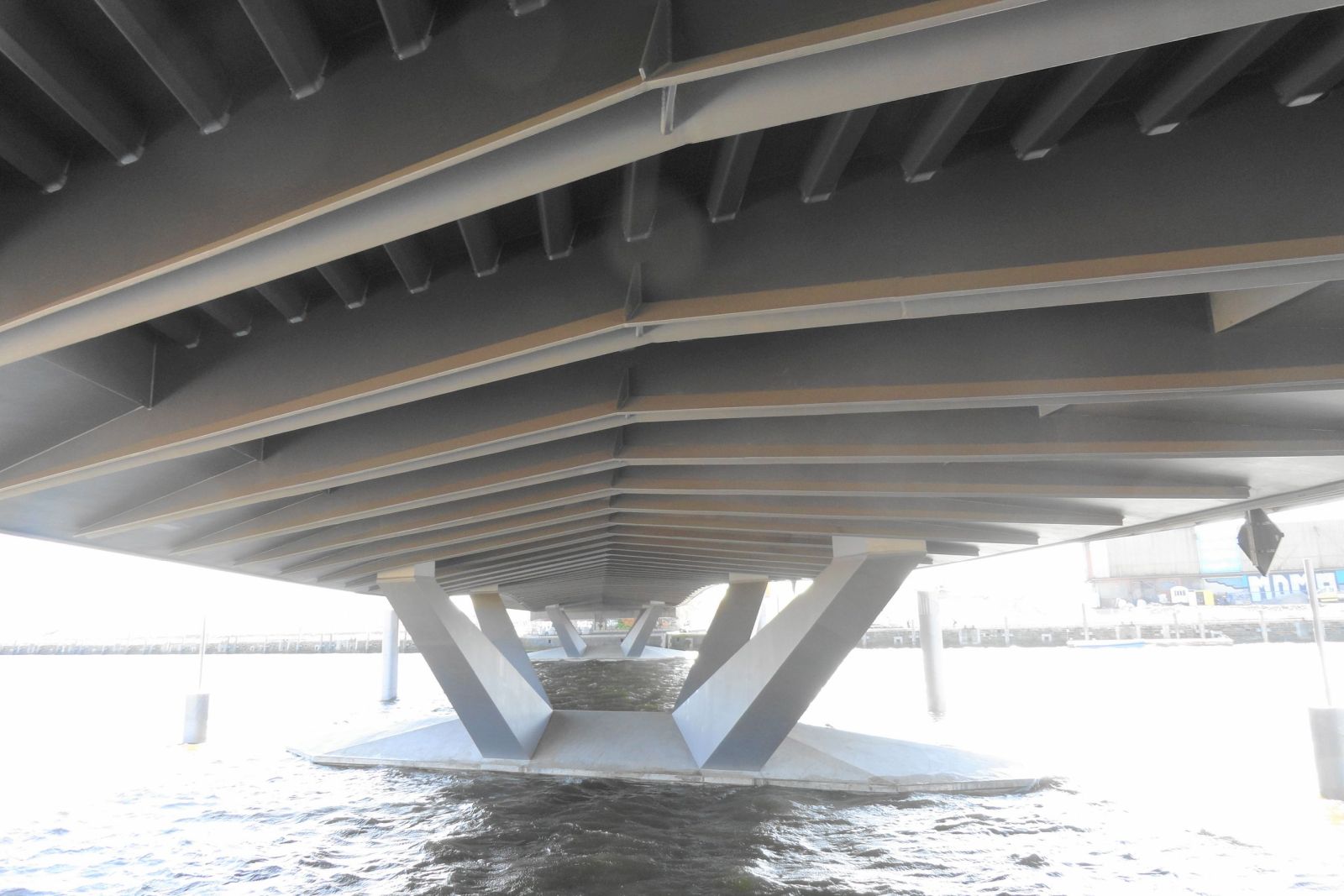

Der Stahlüberbau besteht aus zwei luftdicht verschweißten Hohlkastenträgern, die in kurzem Abstand mit offenen Querträgern verbunden sind. Sie tragen das orthotrope Fahrbahndeck und die Gehwege.

Die typischen Hamburger Hafenbarkassen können unverändert in das ehemalige Hafenbecken einfahren. Damit auch große Museumsschiffe hier festmachen können, gibt es eine Besonderheit: Der Einhängeträger kann mittels eines Pontons mit der Kraft der Tide angehoben und herausgenommen werden. Zur Fixierung des Pontons wurden unter der Brücke vier Dalben aus Stahl angebracht.
