Geratalbrücke Bischleben


Größeres Bild 1600 x 1200

Die zweigleisige Geratalbrücke wurde für die Schnellfahrstrecke Nürnberg–Erfurt erstellt. Sie führt südwestlich von Erfurt beim Stadtteil Bischleben über die Gera.

Die Brücke setzt sich aus einer Stahlbogenbrücke über den Fluss, einer Balkenbrücke aus Stahlbeton über den westlichen Vorlandbereich und einem Randfeld am rechten Ufer zusammen .

Größeres Bild 1600 x 1200

Die zwei 2,9 m hohe Versteifungsträger des Bogentragwerks sind mit je zehn Flachstahlhängern von den 14,45 m hohen Bögen abgehängt. Diese haben einen rechteckigen Kastenquerschnitt und sind mit sechs Querstreben miteinander versteift. Der Bogenstich beträgt 12,55 m.

Größeres Bild 1600 x 1200

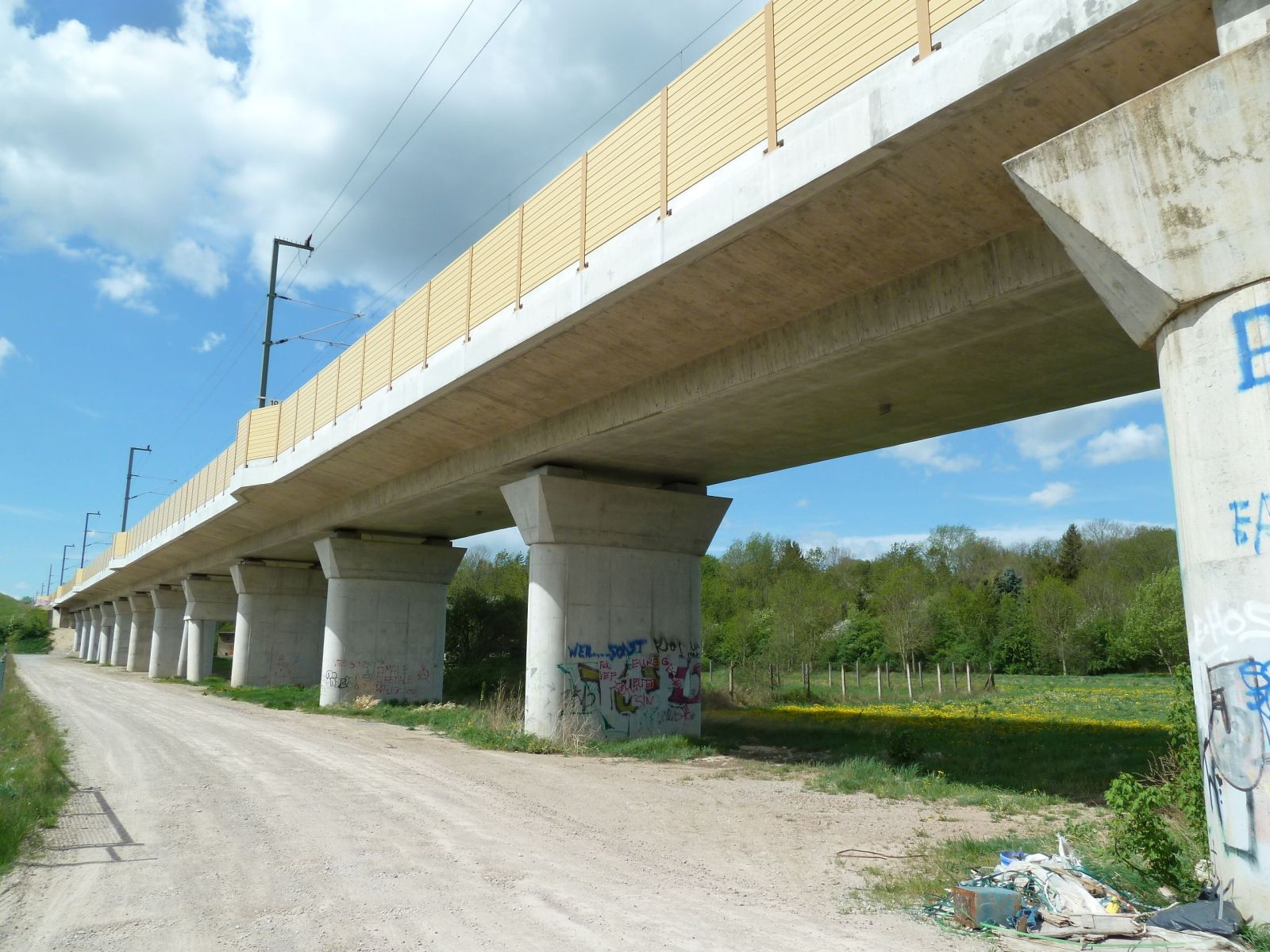

Über das westliche Vorland führt eine schlanke, nur 1,25 m hohe Spannbetonbrücke in Form eines einstegigen Plattenbalkens. Sie setzt sich aus drei Durchlaufträgern über einmal sechs und zweimal drei Feldern zusammen. Ihre Stützweiten betragen 18 bis 20 m.

Größeres Bild 1600 x 1200

Die Längskräfte infolge Bremsen werden dabei durch zwei außergewöhnlich geformte Bremspfeiler und die Trennpfeiler in den Baugrund abgeleitet.

Auf Grund von Fianzierungsschwierigkeiten verzögerte sich die Fertigstellung der Schnellfahrstrecke erheblich. Das Bauwerk zählte daher einge Jahre zu den "Soda"-Brücken. Das sind Brücken, die nach ihrer bautechnischen Fertigstellung noch nicht genutzt werden, sondern erstmal einfach so da stehen.



Baujahr: 2002-2005
Inbetriebnahme: 2017
Länge: 323 m
Bogenweite 78,3 m
Breite: 12,0 m
