Brücke des MonatsOktober 2012 |
||
Radwegbrücke Zwingenberg |
||
Die Brücke ersetzte die Zwingenberger Neckarfähre, die mit Eröffnung der Brücke eingestellt wurde. |
||

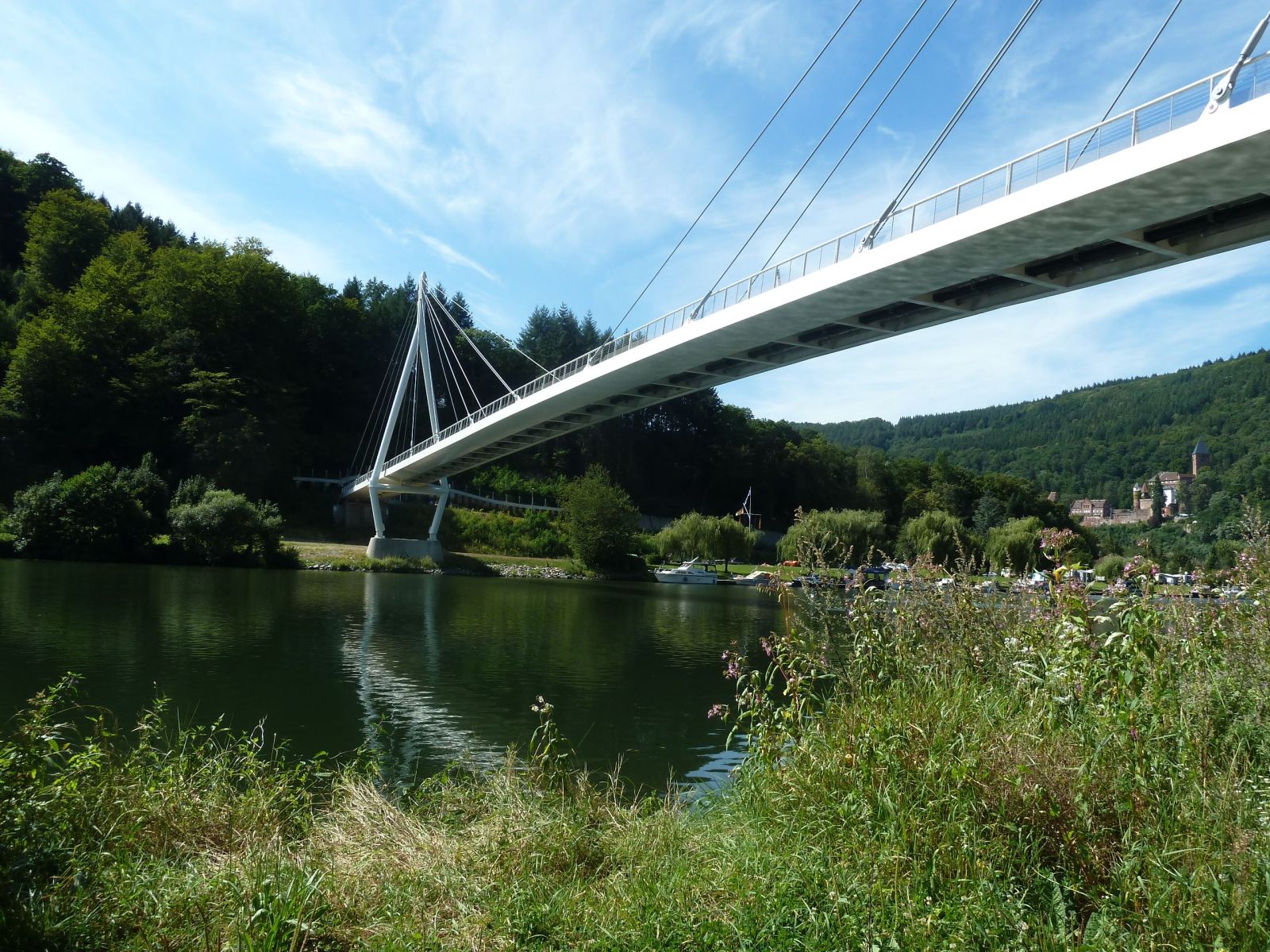

Größeres Bild 1600 x 1200 Sie wurde als Schrägseilbrücke mit einer Stromöffnung und zwei Seitenöffnungen ausgebildet. |
||

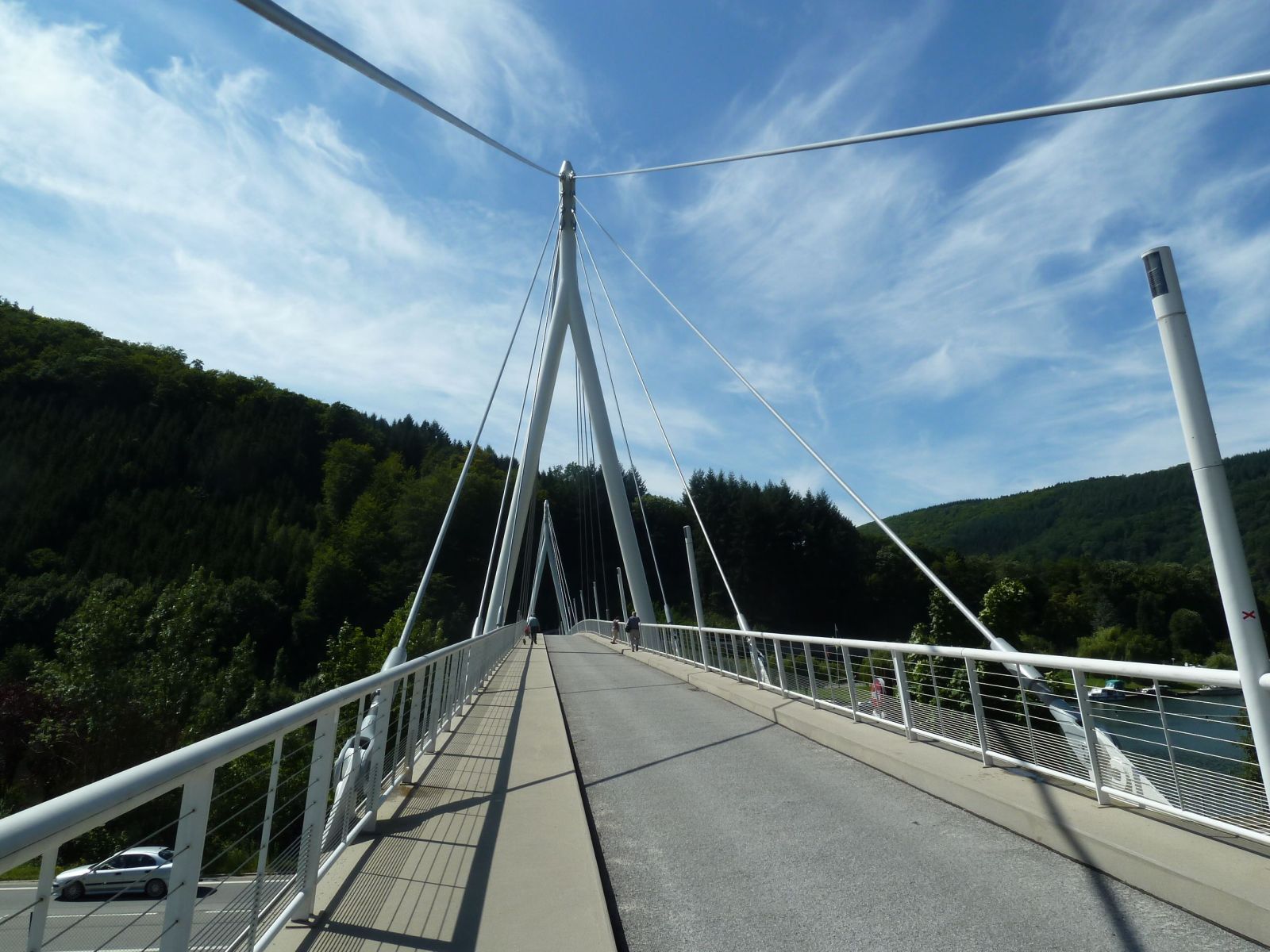

Größeres Bild 1600 x 1200 Die Brücke dient hauptsächlich Fußgängern und den Radfahrern im Verlauf des Neckartal-Radweges. Da sie jedoch auch den gegenüberliegenden Yachthafen anbindet, erhielt sie eine Autofahrspur. |
||
Größeres Bild 1600 x 1200 Die stählerne Brückentafel besteht aus zwei unterschiedlich breiten Hohlkästen, die in kurzen Abständen mit Querriegeln und einer orthotropen Fahrbahntafel miteinander verbunden sind. |
||

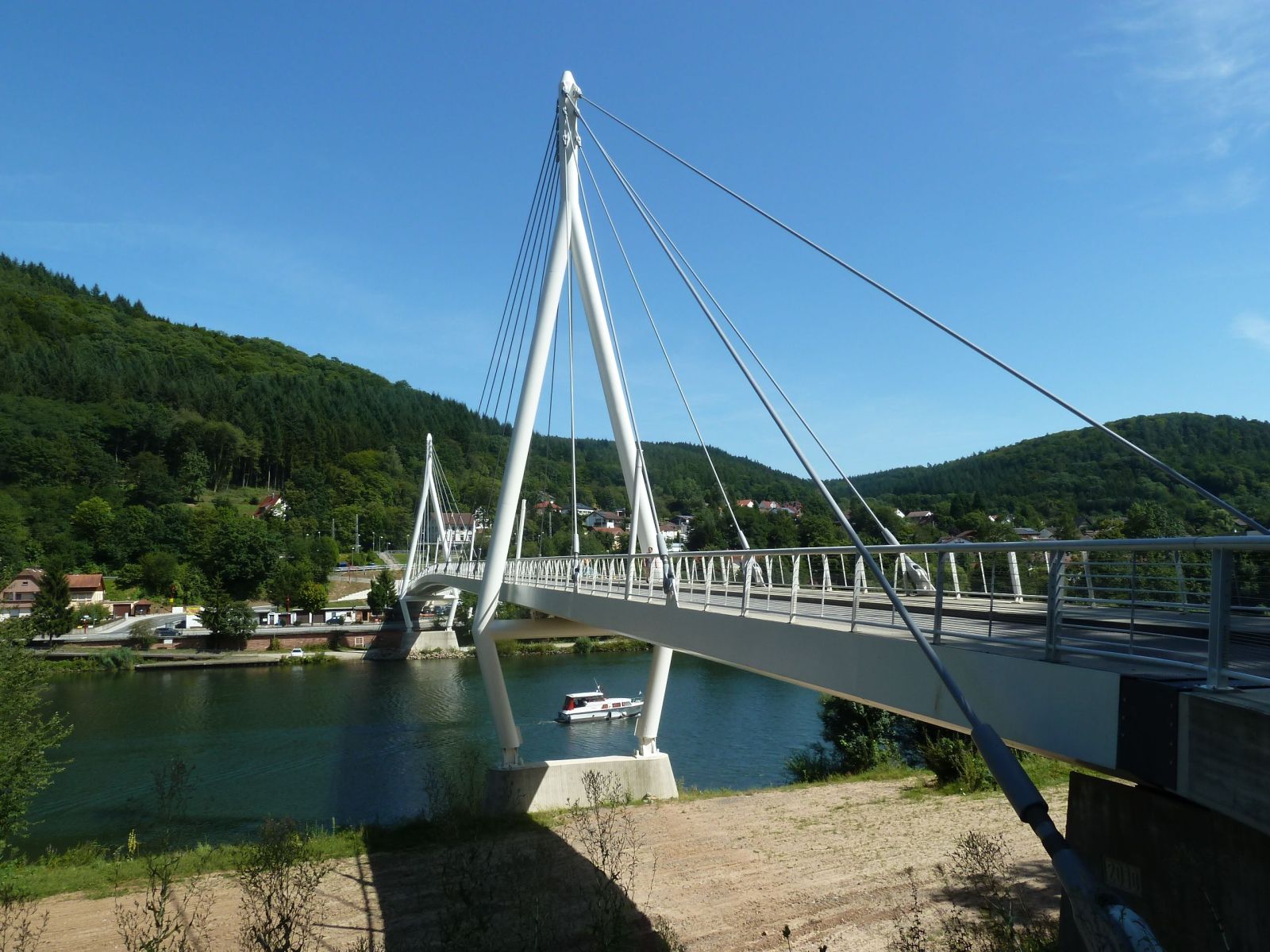

Größeres Bild 1600 x 1200 Die Brückentafel ist in zwei Seilebenen mit jeweils 8 Schrägseilen über der Hauptöffnung, 4 Schrägseilen über dem östlichen Seitenfeld und mit 3 Schrägseilen über dem kürzeren westlichen Seitenfeld abgespannt. |
||

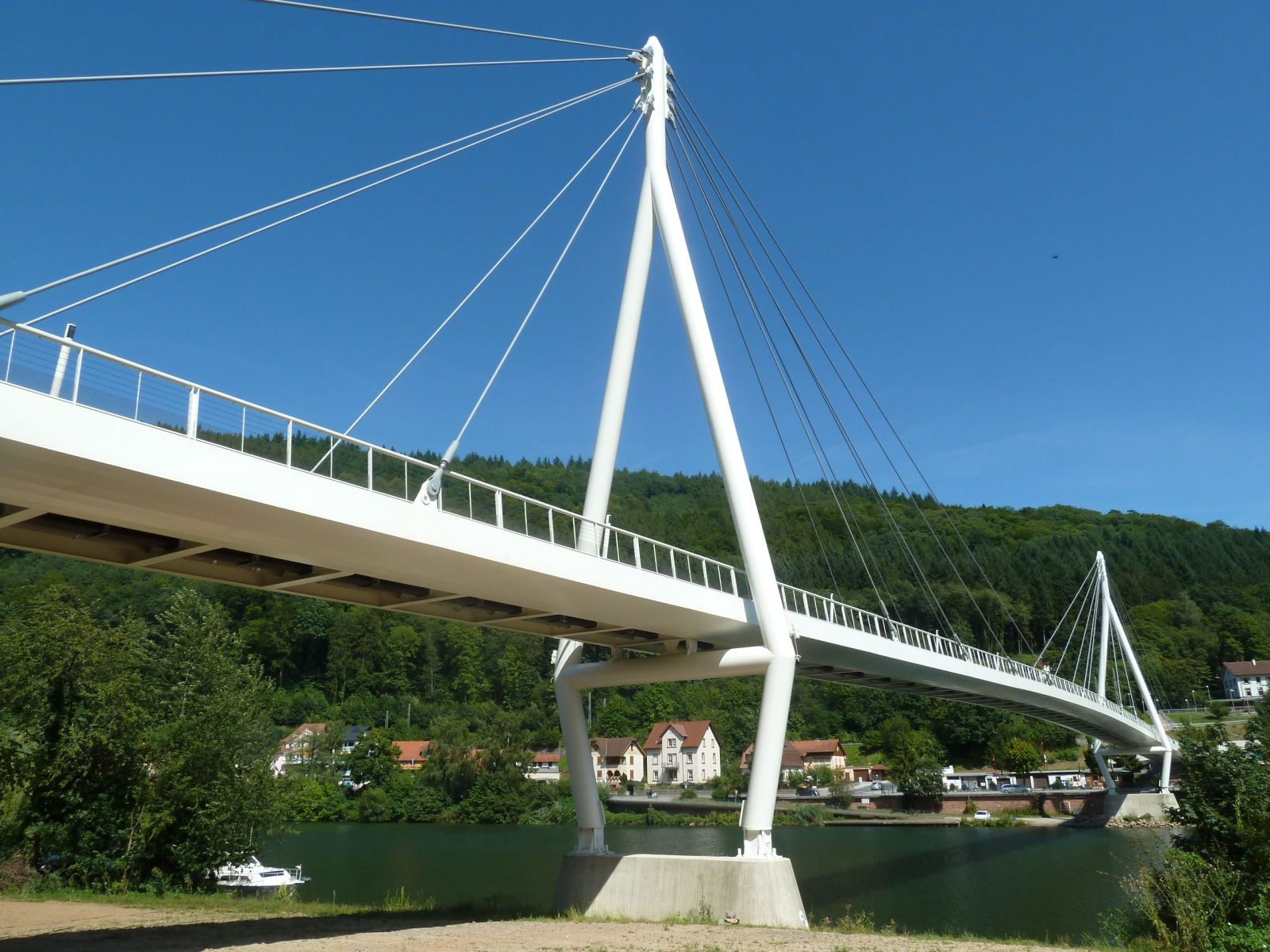

Größeres Bild 1600 x 1200 Die 37 m hohen Pylone haben Diamantform mit Y-Stiel. Sie bestehen aus Stahröhren und stehen auf niedrigen Betonsockeln. |
||
Baujahr: 2009-2011 Länge: 217 m Weiten: 37 - 121 - 58 m Breite: 6 m |
