Brücke des Monats

August 2004

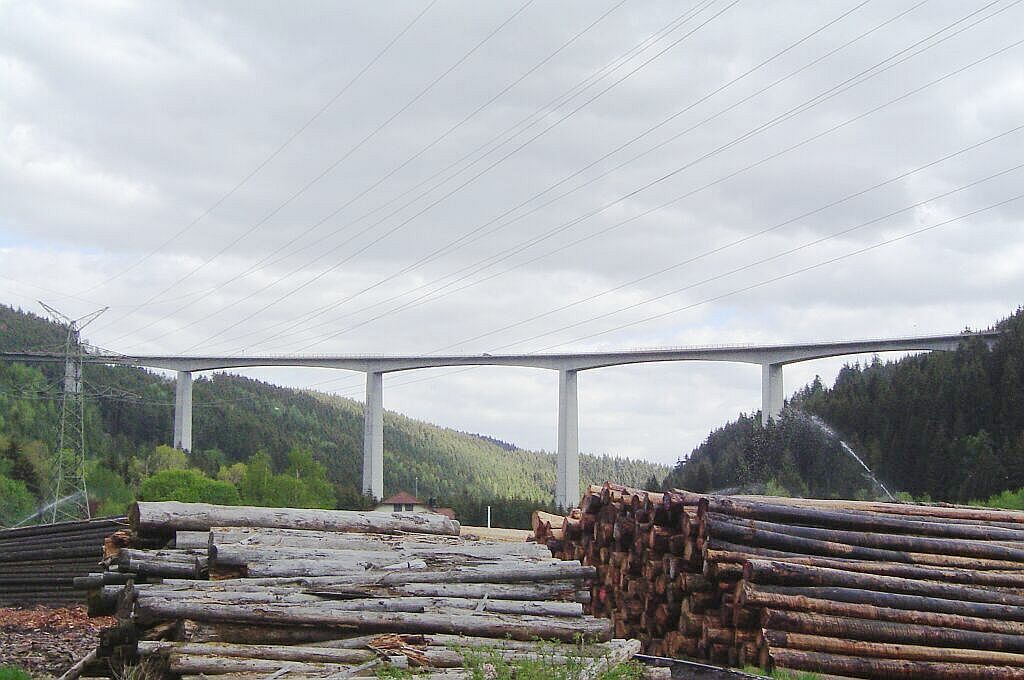

Gutachtalbrücke bei Titisee-Neustadt



Die Brücke der Bundessstraße führt mit einem Gefälle und in einer parabelförmigen Kurve über das Tal der Gutach östlich von Titisee-Neustadt.


Der gevoutete Betonbalken läuft über 12 Felder. Mit den Pfeilern über dem Talgrund ist er monolithisch verbunden, auf den Hangpfeilern liegt er beweglich auf. Mit Ausnahme des Anschlußbauwerks und der Endfelder wurde der Balkenträger im Freien Vorbau erstellt.

Der höchste Pfeiler ist 97 m hoch.



Baujahr: 1978-1980
Länge: 752 m + 134,5 m langes Anschlußbauwerk
Spannweite: 101 m
Höhe: 97 m
Breite: 17,8 m
