Klappbrücke |
|
Eine Klappbrücke ist eine bewegliche Brücke über eine
Schifffahrtsstraße, deren Brückentafel um eine waagerechte Achse hochgeklappt werden
kann und somit einen in der Höhe ungehinderten Schiffsverkehr ermöglicht.
Klappbrücken gibt es in einflügeliger und zweiflügeliger Ausführung. |
|
|
Bauarten | |
|
Rollklappbrücke
Rollklappbrücken haben ein Segment in Form eines Viertelkreises, das über
eine Zahnstange abgerollt wird. Das Gegengewicht ist bei geschlossenen Zustand oberhalb
der Fahrbahn angebracht.

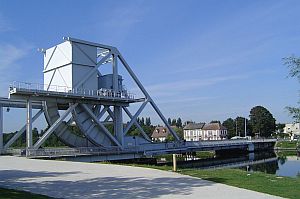

Pegasusbrücke in der Normandie |
| |
|
Klappbrücke mit tiefliegendem Gegengewicht
Die Brücke hat eine feste Drehachse in der Nähe des Schwerpunktes des Klappenteils,
das die gesamte Brückenlast trägt. Für den rückwärtigen Klappenarm mit
dem Gegengewicht muß unter der Achse ein entsprechend langer und tiefer Hohlraum geschaffen werden.
Wird das Klappenteil von einem Pfeiler getragen, muß dieser entsprechend breit ausgeführt werden.

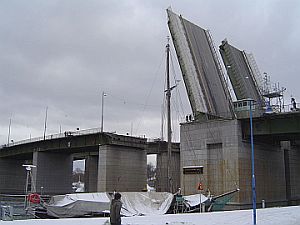

Liljeholmsbron in Stockholm |
| |
|
Zug- oder Waagbalkenklappbrücke
Die Brückentafel hat eine feste Drehachse. Das Gegengewicht ist hochliegend an einem Waagbalken
angebracht bzw. stellt den rückwärtigen Teil eines Waagbalkens dar, dessen Drehachse auf
besonderen Türmen aufliegt und der mit Zugstangen mit der Brückentafel verbunden ist.
Reiherstiegbrücke Hamburg, Foto von Erich Hermes |
| |
| Strauß-Klappbrücke
Die Brücken nach dem System des Amerikaners Strauß haben eine feste Drehachse.
Das Gegengewicht ist hochliegend an einem Parallelogramm aufgehängt, das beim Öffnen
seine Form verschieben kann. Dadurch benötigt man für das Gegengewicht keinen Bodenschacht.

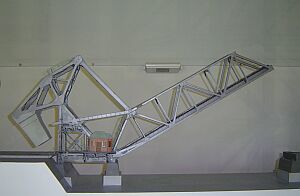

Modell einer Klappbrücke nach dem System Strauß
Deutsches Mueseum München |
|
|
Beispiel | |
|

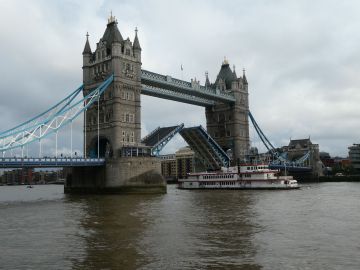

Eine der bekanntesten Klappbrücken ist die 1894 erstellte
Tower Bridge in Londen. Ihre 2 Klappen zwischen den Türmen sind zusammen 82 m weit.
|
|
|
